Электрический канальный нагреватель NED EA 60-35/22,5

Описание и особенности электрического нагревателя для прямоугольных каналов 600x350 мм

Электрический нагреватель для прямоугольных каналов 600x350 мм предназначен для эффективного подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования. Оборудование производится в России и рассчитано на работу в составе инженерных систем, где требуется стабильная температура приточного воздуха.

Модель отличается продуманной конструкцией и подходит для объектов, на которых важны надежность, точность регулирования и безопасность эксплуатации. При массе 24,6 кг нагреватель сохраняет устойчивость конструкции и удобство монтажа в вентиляционный канал.

Назначение и применение

Нагреватель используется в приточных вентиляционных установках, кондиционировании и других системах воздухоподготовки. Он помогает поддерживать комфортный температурный режим в помещениях различного назначения, от коммерческих объектов до производственных площадок.

Устройство рассчитано на нагрев воздушного потока с рабочей температурой перемещаемого воздуха от -40°C до +40°C. При размещении внутри помещения допустим нижний предел до -60°C, что расширяет возможности применения в сложных климатических условиях.

Преимущества и особенности

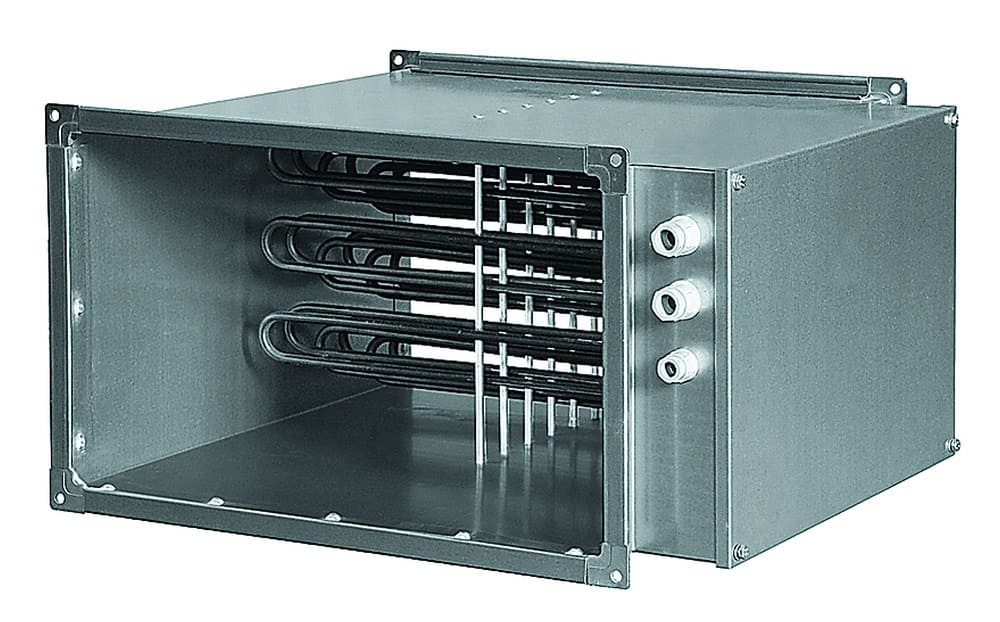

Корпус и коммутационная коробка изготовлены из оцинкованного стального листа, что повышает устойчивость к коррозии и продлевает срок службы оборудования. Нагревательные элементы трубчатого типа выполнены из нержавеющей стали и усилены алюминиевыми распорками, снижающими вибрации при работе.

Для моделей мощностью 12 кВт и выше предусмотрено ступенчатое распределение мощности. В данной версии на 22,5 кВт используются ступени 7,5 и 15 кВт, что позволяет точнее поддерживать температуру и уменьшать нагрузку на электрическую сеть.

• автоматическое регулирование теплопроизводительности;
• защита от перегрева корпуса и воздуха;
• возможность плавного изменения мощности;
• совместимость с управляющими блоками ACE и ACET.

Конструкция и функциональные возможности

Нагреватель оснащен двумя термостатами защиты, которые срабатывают при температуре 80°C, а также цепью термоконтактов, размыкающейся при перегреве. Это обеспечивает дополнительную безопасность и снижает риск аварийных ситуаций в системе.

Класс изоляции корпуса IP40 подходит для установки в стандартных вентиляционных системах при соблюдении условий эксплуатации. Для корректной работы скорость потока воздуха через нагреватель должна быть не менее 1 м/с, что обеспечивает стабильный теплообмен и предотвращает перегрев.

Монтаж и эксплуатация

Модель предназначена для встраивания в прямоугольный воздуховод размером 600x350 мм и подключается к сети 380-415 В, 50 Гц, 3 фазы. Потребляемый ток составляет 33,9 А, а мощность обогрева — 22,5 кВт, поэтому при подключении важно соблюдать требования к электросети и защитной автоматике.

При установке необходимо обеспечить свободное прохождение воздушного потока и корректное размещение в вентиляционной линии. Обслуживание сводится к регулярной проверке состояния контактов, термозащиты и чистоты канала, что помогает поддерживать надежную работу оборудования на протяжении всего срока службы.

Важная информация

Нагреватель предназначен только для систем вентиляции и кондиционирования, работающих с невзрывоопасными газовыми смесями. Использование возможно при соблюдении требований по скорости воздуха, параметрам питания и условиям монтажа, указанным для данного типа оборудования.
