Сравнение серий ирисовых клапанов
Все серии построены на ирисовой диафрагме в корпусе с круглыми патрубками и различаются диапазоном диаметров и исполнением. Ирисовый клапан для круглых воздуховодов выбирают по диаметру канала: типоразмер серии совпадает с присоединительным размером воздуховода, например, IRIS 160 ставится в канал Ø160 мм.
| Серия | Диаметр | Материал | Масса | Особенности |
|---|---|---|---|---|

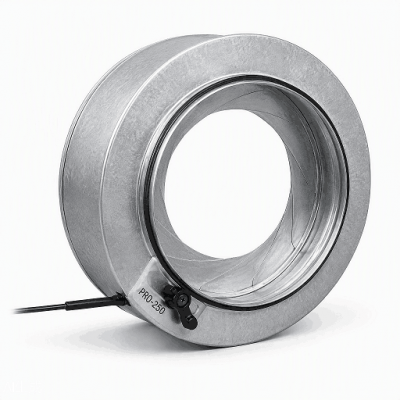

| IRD Polar Bear (Арктика) | Ø100–800 мм, 10 типоразмеров | стальной оцинкованный лист | 0,5–25,0 кг | шкала настройки, штуцеры для измерения падения давления |
| IRIS (Ровен) | Ø100–400 мм, 7 типоразмеров | стальной оцинкованный лист | 0,5–6,4 кг | легко читаемая шкала от 1 до 8, штуцеры для измерения падения давления |

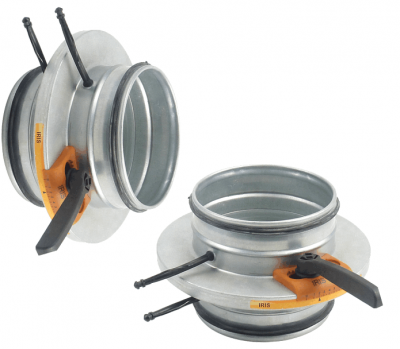

| IRS (Sysimple) | Ø80–800 мм, 11 типоразмеров | оцинкованная сталь | 0,4–25,0 кг | диафрагма открывается полностью — очистка без сервисной дверцы, класс герметичности C по EN 1751 |
| КИС (Galvent) | Ø100–315 мм | оцинкованная сталь | — | сопловое исполнение, высота 57–70 мм |
Таблица 1. Сравнение ирисовых клапанов
Как диафрагма измеряет расход
Ирисовый клапан для вентиляции совмещает две функции: регулирование потока и измерение расхода воздуха. Выставив по рискам шкалы положение лепестков диафрагмы и измерив дифференциальным манометром падение давления на клапане через соединительные штуцеры, можно с большой точностью определить расход воздуха, проходящего через клапан. Управление осуществляется вручную. Корпус и регулирующие пластины изготавливаются из стального оцинкованного листа, а патрубки снабжены резиновыми уплотнениями, обеспечивающими герметичность соединения с воздуховодом. Максимальная рабочая температура серии IRS - 80 °C.
Применение и монтаж
Применение ирисовых клапанов значительно упрощает наладку вентиляционных систем: измерительные точки появляются во всех ветвях сети без установки отдельных расходомеров. Изделия обеспечивают точные измерения в любой точке сети, включая места вблизи тройников, отводов и поворотов, а также перед воздухораспределителями; для требуемой точности соблюдают минимальные расстояния до местных сопротивлений. У IRS рекомендованы прямые участки: один диаметр до и после изгиба, три диаметра до тройника и до устройства подачи воздуха. Изделия сохраняют работоспособность в любом пространственном положении, поэтому их можно ставить и на горизонтальные, и на вертикальные участки сети. Габариты, длина корпуса и масса каждого типоразмера приведены в карточках товаров: масса серии IRD составляет от 0,5 кг (IRD 100) до 25,0 кг (IRD 800).
Вопрос-ответ
В любом: клапаны сохраняют работоспособность независимо от пространственного положения установки, поэтому подходят для горизонтальных и вертикальных участках сети. Клапан подбирается точно по диаметру канала, а патрубки с резиновыми уплотнениями обеспечивают герметичность соединения с воздуховодом. Единственное требование — оставить доступ к шкале и штуцерам для настройки и измерений.
Клапаны обеспечивают точные измерения во всех точках сети, включая места вблизи таких местных сопротивлений, как тройники, отводы и повороты, а также точки перед воздухораспределителями. В зависимости от требуемой точности измерений соблюдают рекомендованные каталогом минимальные расстояния до местных сопротивлений. Применение ирисовых клапанов значительно упрощает наладку системы: измерительные точки появляются во всех ветвях без монтажа отдельных расходомеров.
На корпус клапана нанесена шкала настройки и установлены соединительные штуцеры. Выставив по рискам шкалы положение лепестков диафрагмы и измерив дифференциальным манометром падение давления на клапане, можно с большой точностью определить расход воздуха по аэродинамической характеристике типоразмера. Графики приведены в карточках товаров.
Нет, управление ирисовыми клапанами IRD, IRIS и IRS осуществляется вручную: положение диафрагмы выставляется по шкале один раз при пусконаладке системы. Постоянной автоматической регулировки клапан не требует, поэтому площадка под привод в конструкции не предусмотрена. Измерение расхода также не требует электропитания самого клапана — падение давления снимается переносным дифференциальным манометром через штуцеры.
Воздушный клапан перекрывает канал поворотной лопаткой и служит для запорно-регулирующих задач. Диафрагма сжимает поток по принципу диафрагмы фотоаппарата: проходное сечение меняется плавно, а шкала и штуцеры позволяют одновременно измерять расход. Поэтому ирисовые клапаны применяют как регулирующие и измерительные устройства при наладке систем.
Конструктивно серии идентичны: ирисовая диафрагма в оцинкованном корпусе, шкала настройки, штуцеры для измерения падения давления, резиновые уплотнения патрубков, ручное управление. Разница в диапазоне: IRD Polar Bear производства Арктика выпускается в десяти типоразмерах Ø100–800 мм, IRIS производства Ровен — в семи типоразмерах Ø100–400 мм.
Та же ирисовая диафрагма, но диапазон шире — Ø80–800 мм, одиннадцать типоразмеров. Диафрагма IRS открывается полностью, поэтому для очистки канала не нужна сервисная дверца. Заявлены класс герметичности C по EN 1751 и низкий уровень шума за счёт центрирования потока. Производитель рекомендует серию для систем со средним и высоким перепадом давления.
