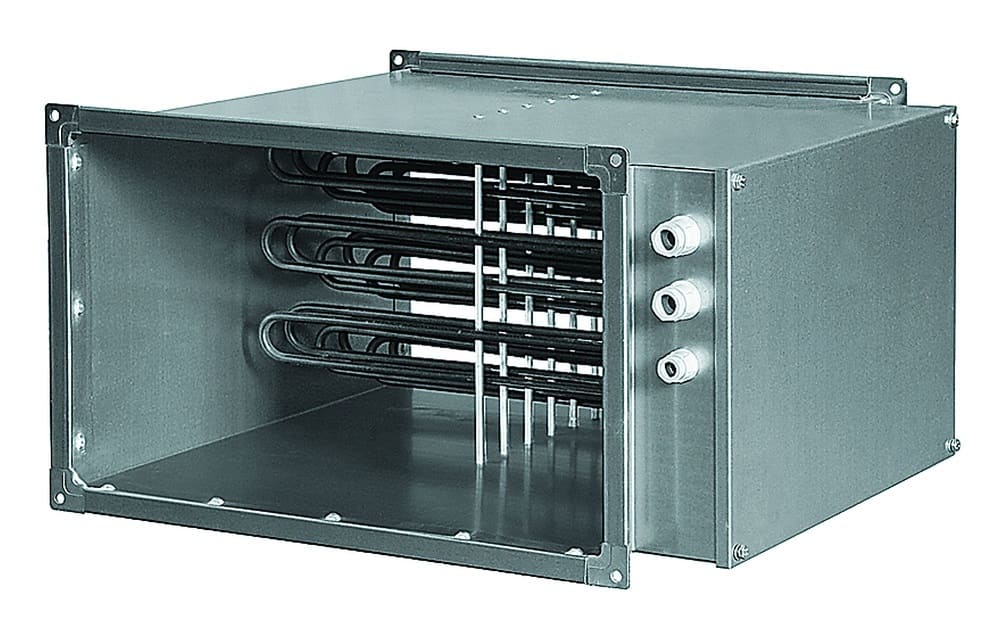

Электрический канальный нагреватель NED EA 50-25/7,5

Описание и особенности электрического нагревателя для прямоугольных каналов 500x250

Электрический нагреватель для прямоугольных каналов 500x250 предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования. Это надежное решение для объектов, где важно поддерживать стабильную температуру приточного воздуха и обеспечивать комфортный микроклимат в холодный период.

Модель производится в России и рассчитана на работу в прямоугольном воздуховоде с размерами канала 500x250 мм. При массе 11 кг нагреватель остается достаточно компактным для интеграции в вентиляционные системы различного назначения.

Назначение и применение

Оборудование используют в приточных вентиляционных установках, системах кондиционирования и воздухораспределительных сетях, где требуется дополнительный нагрев воздушного потока. Нагреватель подходит для промышленных, коммерческих и технических помещений, а также для объектов с повышенными требованиями к качеству воздушной среды.

Рабочий диапазон температур перемещаемого воздуха составляет от -40°C до +40°C, а при размещении внутри помещения допустима эксплуатация при температуре до -60°C. Это делает модель удобной для использования в условиях сурового климата.

Преимущества и особенности

Нагреватель оснащен электрическим нагревом мощностью 7,5 кВт и подключается к сети 380-415 В, 50 Гц, 3 фазы. Сила тока составляет 11,3 А, что важно учитывать при проектировании электросети и выборе автоматики.

• корпус и коммутационная коробка изготовлены из оцинкованной стали;
• нагревательные элементы выполнены из нержавеющей стали;
• алюминиевые распорки снижают вибрации и повышают надежность;
• встроена защита от перегрева корпуса и воздуха;
• поддерживается автоматическое регулирование теплопроизводительности.

Конструкция и функциональные возможности

Трубчатые нагревательные стержни обеспечивают эффективную передачу тепла и устойчивую работу в продолжительном режиме. Конструкция рассчитана на равномерный нагрев воздушного потока, а минимальная скорость воздуха через нагреватель должна быть не менее 1 м/с.

Класс защиты корпуса IP40 подходит для размещения в составе вентиляционного оборудования при соблюдении условий эксплуатации. Управление теплопроизводительностью может выполняться автоматически с помощью блоков ACE и ACET, а плавное регулирование достигается последовательным включением ступеней нагрева.

Монтаж и эксплуатация

Установка выполняется в прямоугольный канал вентиляционной системы с учетом направления воздушного потока и требований к подключению. Перед запуском необходимо проверить соответствие питания, надежность крепления и наличие свободного прохода воздуха через нагреватель.

Для безопасной работы важно обеспечить корректное электроподключение и регулярный контроль состояния системы. Наличие двух термостатов защиты, срабатывающих при 80°C, повышает надежность оборудования и помогает предотвратить перегрев при изменении режима работы.

Важная информация

Нагреватель предназначен только для подогрева воздуха и невзрывоопасных газовых смесей. При эксплуатации следует учитывать параметры канала 500x250 мм, требования к трехфазному питанию и необходимость совместимости с управляющей автоматикой, если требуется точное регулирование температуры.
