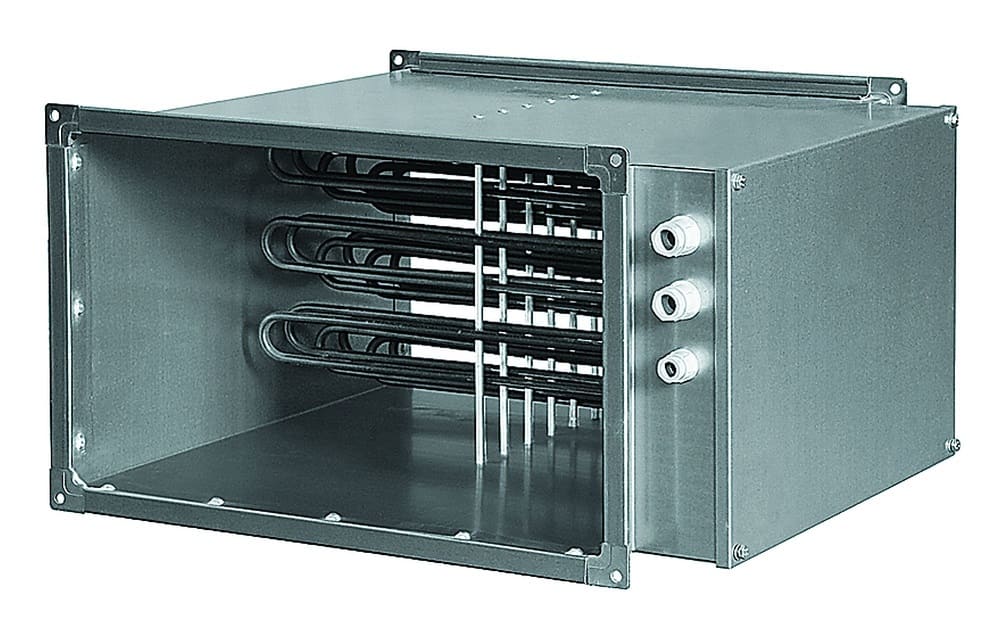

Электрический канальный нагреватель NED EA 40-20/12

Описание и особенности электрического канального нагревателя 400x200 12 кВт

Электрический канальный нагреватель предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования. Модель рассчитана на прямоугольный воздуховод размером 400x200 мм и применяется там, где требуется стабильный нагрев приточного потока.

Оборудование производится в России и отличается надежной конструкцией, рассчитанной на длительную эксплуатацию в составе вентиляционных систем. При массе 16 кг нагреватель сохраняет прочность корпуса и удобство монтажа в канале.

Назначение и применение

Нагреватель используют в приточных установках, вентиляционных магистралях и системах климат-контроля, где необходимо поддерживать комфортную температуру воздуха. Он подходит для объектов коммерческого, административного и промышленного назначения.

Допустимый рабочий диапазон температур перемещаемого воздуха позволяет применять устройство в широком спектре условий, включая холодный период года. Это делает модель практичным решением для систем, где требуется круглогодичная подача подготовленного воздуха.

Преимущества и особенности

Конструкция нагревателя продумана для безопасной и стабильной работы. Корпус и коммутационная коробка выполнены из оцинкованного стального листа, что повышает стойкость к коррозии и механическим нагрузкам.

Нагревательные элементы трубчатого типа изготовлены из нержавеющей стали и дополнительно укреплены алюминиевыми распорками. Такое исполнение снижает вибрации и способствует более надежной работе оборудования.

• двухступенчатая схема нагрева для точного поддержания температуры;
• автоматическое регулирование мощности через управляющие блоки ACE и ACET;
• защита от перегрева корпуса и воздуха;
• компактное исполнение для установки в прямоугольный канал.

Конструкция и функциональные возможности

Модель имеет электрический нагреватель с подключением к сети 380-415 В, 50 Гц, 3 фазы. Мощность обогрева составляет 12 кВт, а сила тока — 18,1 А, что важно учитывать при проектировании электросети.

Нагреватели этой серии мощностью 12 кВт и выше конструктивно разделены на две равные ступени нагрева. Благодаря этому обеспечивается более плавное включение, снижается нагрузка на сеть и улучшается точность поддержания температуры приточного воздуха.

Класс защиты корпуса IP 40 указывает на базовую защиту внутренних элементов от попадания твердых частиц. Дополнительно устройство оснащено двумя термостатами защиты, срабатывающими при температуре 80°C, а также цепью термоконтактов, размыкающейся при перегреве.

Монтаж и эксплуатация

Нагреватель устанавливается в прямоугольный воздуховод и должен монтироваться в системе, где скорость потока воздуха составляет не менее 1 м/с. Это необходимое условие для корректного отвода тепла и безопасной работы оборудования.

Плавное регулирование производительности достигается последовательным включением ступеней нагрева, что позволяет точно отслеживать температуру приточного воздуха. Для эффективной и безопасной эксплуатации рекомендуется использовать совместимые управляющие блоки и соблюдать требования к подключению и вентиляции.

Важная информация

Устройство предназначено только для нагрева воздуха и невзрывоопасных газовых смесей. При проектировании системы важно учитывать параметры воздуховода 400x200 мм, электрические характеристики сети и обязательные условия по скорости воздушного потока.
