Осевой вентилятор: устройство, принцип работы, виды и применение

Осевой вентилятор — это тип вентиляционного оборудования, в котором воздух перемещается преимущественно вдоль оси вращения рабочего колеса. Такая схема позволяет перемещать большой объём воздуха при сравнительно небольшом сопротивлении системы, поэтому осевые вентиляторы широко применяются в общеобменной вентиляции, охлаждении оборудования и технологических установках. Ниже разберём устройство осевого вентилятора, принцип его работы, основные исполнения и характеристики, а также ситуации, в которых осевая схема предпочтительнее центробежной. Вы можете - Перейти в каталог осевых вентиляторов.

Что такое осевой вентилятор

Главный признак осевого, или аксиального, вентилятора — направление воздушного потока. Воздух поступает к рабочему колесу и проходит через него вдоль оси вращения. В центробежном вентиляторе поток после входа меняет направление и выводится радиально, поэтому эти два типа оборудования по-разному ведут себя при сопротивлении вентиляционной сети. Осевые вентиляторы особенно эффективны там, где требуется значительный воздухообмен, а путь воздуха относительно короткий и не содержит большого количества элементов, создающих сопротивление.

Устройство осевого вентилятора

Конструкция зависит от назначения и исполнения, но базовая схема включает несколько основных элементов:

• рабочее колесо с лопатками, формирующее воздушный поток;
• электродвигатель, который приводит рабочее колесо во вращение;
• корпус или обечайку, направляющую поток и удерживающую основные узлы;

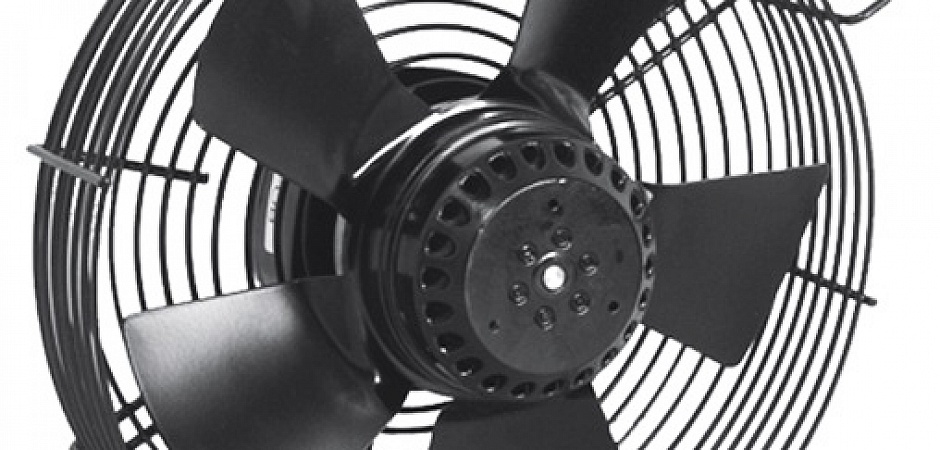

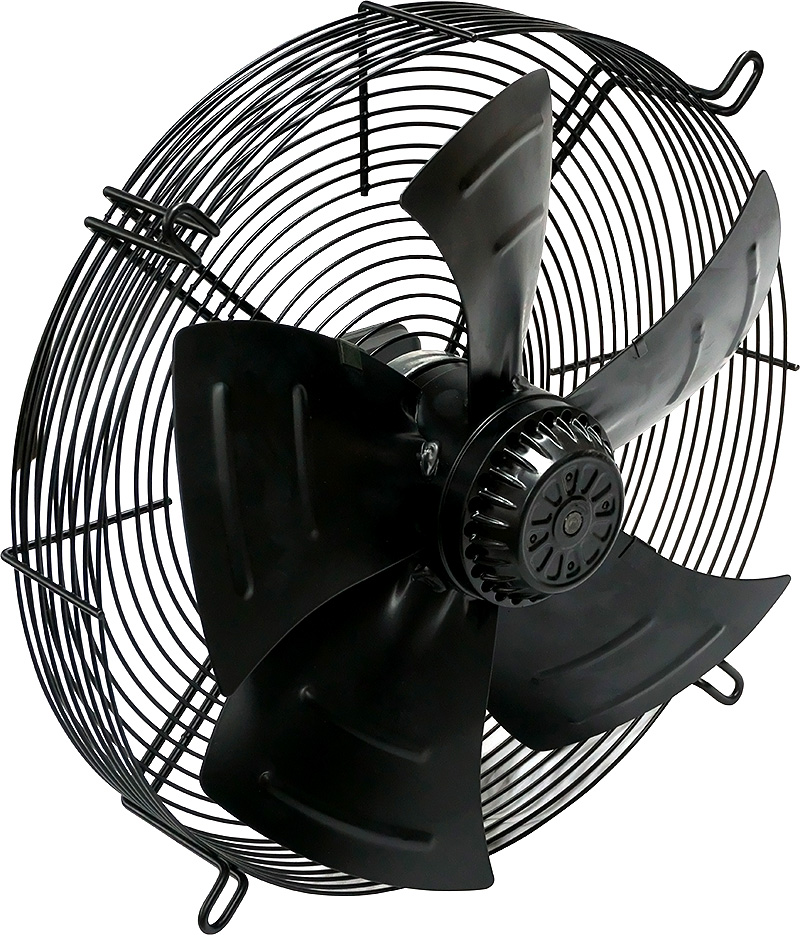

• защитные и монтажные элементы — решётки, фланцы, опоры или панели, если они предусмотрены конструкцией конкретной модели.

В специализированных исполнениях могут применяться дополнительные элементы: направляющие аппараты, защитные сетки, устройства регулирования, термозащита двигателя и другие компоненты.

Принцип работы осевого вентилятора

При вращении рабочего колеса лопатки передают воздуху энергию и создают разность давлений до и после колеса. Воздушный поток проходит через вентилятор практически в том же направлении, в котором поступает на вход, то есть вдоль оси. Такая аэродинамическая схема даёт осевым вентиляторам важное преимущество — способность перемещать большой объём воздуха при компактных габаритах. При этом их возможности по созданию давления обычно ниже, чем у центробежных вентиляторов, поэтому тип оборудования выбирают с учётом сопротивления всей вентиляционной сети.

Какие бывают осевые вентиляторы

• Осевые вентиляторы различаются не только размерами и производительностью. На практике важнее разделять их по способу установки и условиям работы.

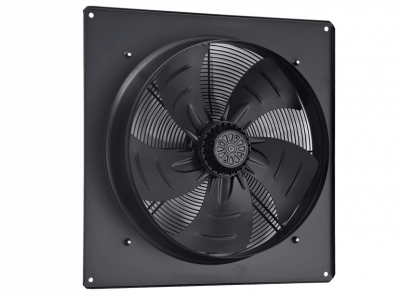

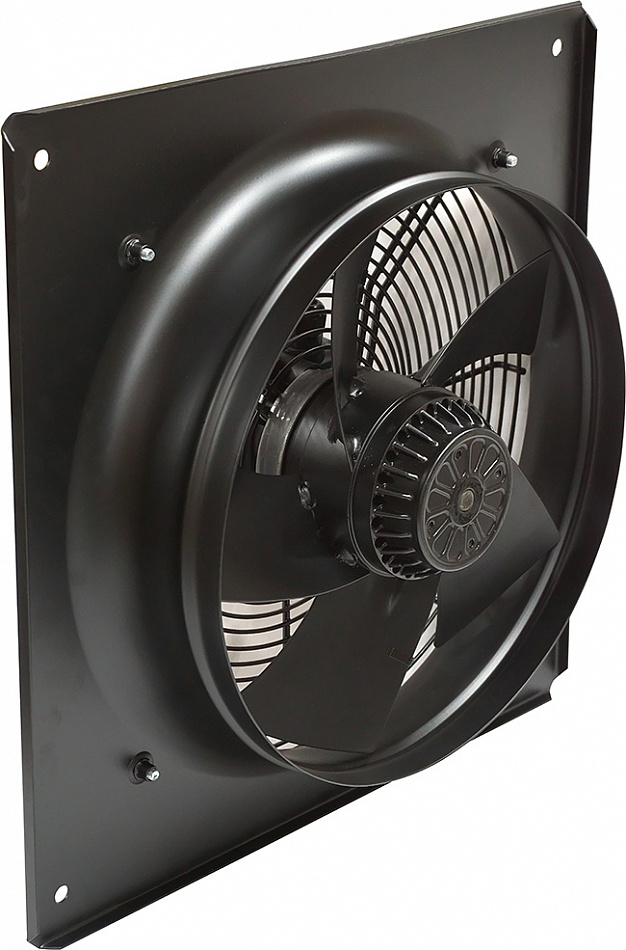

• Настенные и панельные. Устанавливаются в проёмах, стенах или на монтажных панелях и подходят для прямой подачи или удаления воздуха.

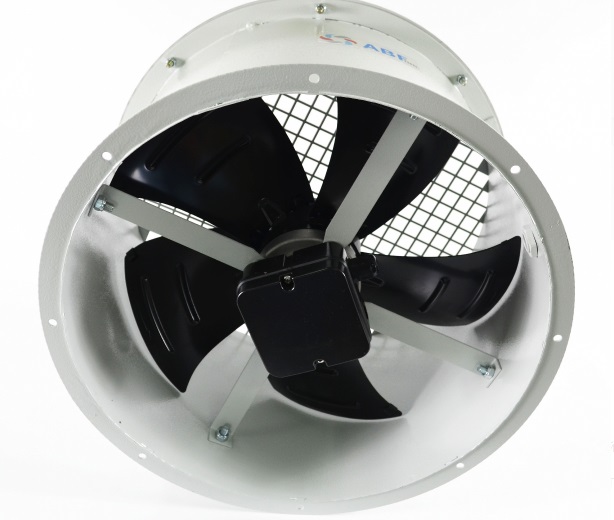

• Канальные. Монтируются в вентиляционный канал. При выборе важно учитывать геометрию воздуховода, монтажные размеры и сопротивление сети.
• Промышленные. Рассчитаны на продолжительную работу и значительные объёмы перемещаемого воздуха. Конкретные характеристики зависят от серии и производителя.
• Специальные исполнения. Для отдельных условий применяются взрывозащищённые, коррозионностойкие, высокотемпературные вентиляторы и оборудование для систем дымоудаления. Такие модели подбираются по требованиям проекта и нормативам для конкретного объекта.


Основные характеристики

Чтобы оценить возможности осевого вентилятора, недостаточно смотреть только на диаметр или мощность двигателя. При подборе учитывают совокупность параметров:

• производительность, м³/ч — объём воздуха, который оборудование перемещает за единицу времени;
• давление, Па — способность вентилятора преодолевать сопротивление сети;
• размер рабочего колеса и монтажные размеры;
• напряжение питания и потребляемую мощность;
• частоту вращения и возможность регулирования;
• уровень шума;
• допустимую температуру и свойства перемещаемой среды;
• исполнение корпуса и двигателя, если оборудование работает в особых условиях.

Ключевая ошибка — выбирать вентилятор только по максимальной производительности. Рабочая точка определяется одновременно характеристикой вентилятора и сопротивлением сети, поэтому реальный расход воздуха в системе может отличаться от паспортного максимума.

Где применяются осевые вентиляторы

Осевую схему используют там, где нужен большой расход воздуха и нет необходимости преодолевать высокое аэродинамическое сопротивление. Типичные задачи:

• приточная и вытяжная общеобменная вентиляция;
• удаление нагретого воздуха из технических и производственных помещений;
• вентиляция складов, цехов, сельскохозяйственных и вспомогательных объектов;
• обдув и охлаждение оборудования;
• работа в составе коротких вентиляционных каналов и местных вытяжных систем;
• специальные системы, если для них используется соответствующее сертифицированное исполнение вентилятора.

При длинной разветвлённой сети, большом количестве фильтров, клапанов, теплообменников и других элементов сопротивление увеличивается. В такой ситуации осевой вентилятор может оказаться не лучшим решением, и требуется сравнение с центробежной схемой.

Осевой и центробежный вентилятор: в чём разница

Оба типа оборудования перемещают воздух, но делают это по-разному. Основные различия удобно сравнить по рабочим свойствам:

Критерий	Осевой	Центробежный
Направление потока	Вдоль оси вращения	На выходе поток меняет направление и движется радиально
Типичная сильная сторона	Большой расход воздуха при сравнительно небольшом сопротивлении	Более высокое давление и работа в сетях с заметным сопротивлением
Конструкция	Обычно компактнее и проще по компоновке	Как правило, требует больше места из-за рабочего колеса и корпуса
Где уместен	Прямой воздухообмен, короткие каналы, обдув	Разветвлённые сети, фильтры, оборудование с высоким сопротивлением

Выбирать тип только по названию или размеру нельзя. Решение принимают по требуемому расходу воздуха, расчётному давлению и сопротивлению вентиляционной сети.

Преимущества и ограничения осевой схемы

Преимущества

• высокий расход воздуха при подходящих условиях работы;
• компактная конструкция;
• относительно простой монтаж для многих исполнений;
• широкий выбор размеров и вариантов установки;
• возможность применения в бытовых, коммерческих и промышленных системах.

Ограничения

• чувствительность к росту сопротивления вентиляционной сети;
• необходимость подбирать рабочую точку по расходу и давлению, а не только по максимальной производительности;
• уровень шума и эффективность заметно зависят от режима работы и качества монтажа;
• для агрессивных, взрывоопасных или высокотемпературных сред требуется специальное исполнение.

Как подобрать осевой вентилятор

Для корректного выбора сначала определяют задачу системы и исходные данные. Минимально нужно знать требуемый расход воздуха, сопротивление сети, место установки, доступное напряжение питания и условия эксплуатации. Далее сравнивают рабочие характеристики подходящих моделей. Если вентилятор устанавливается в существующую систему, дополнительно проверяют монтажные размеры, присоединение к воздуховоду, направление потока и возможность обслуживания. Для сложных систем с фильтрами, теплообменниками, длинными каналами или несколькими ответвлениями предпочтителен расчёт сети. Он позволяет понять, сможет ли осевая модель обеспечить требуемый расход в реальной рабочей точке.

Частые ошибки при выборе и установке

• Ориентироваться только на максимальную производительность из паспорта.
• Не учитывать сопротивление воздуховодов, решёток, клапанов и других элементов.
• Выбирать модель без проверки напряжения питания и электрической мощности.
• Ставить вентилятор в условиях, для которых его исполнение не предназначено.
• Не учитывать направление потока и требования производителя к монтажу.
• Сильно заужать или перекрывать вход и выход воздуха, ухудшая аэродинамику вентилятора.
