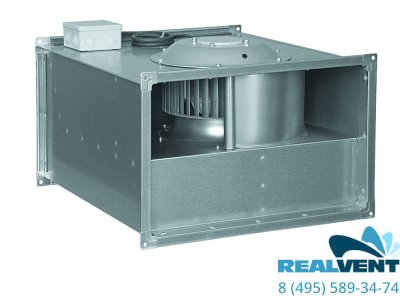

Вентилятор для прямоугольных каналов NED VR 60-35/31-6D

Описание и особенности вентилятора VR

Радиальный вентилятор VR для прямоугольных каналов предназначен для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования. Это практичное решение для объектов, где требуется стабильная работа воздуховода и уверенный напор при подаче воздуха.

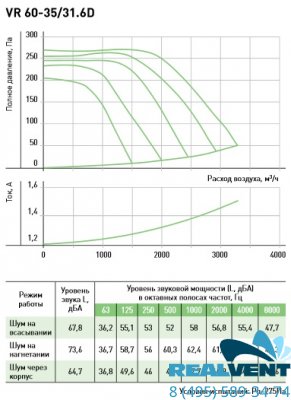

Модель рассчитана на прямоугольный канал размером 600x350 мм и обеспечивает производительность до 3300 м3/час при давлении 269 Па. Благодаря компактной конструкции вентилятор удобно интегрируется в систему и подходит для монтажа в ограниченном пространстве.

Назначение и применение

Вентиляторы VR применяются в приточно-вытяжных системах, вентиляционных магистралях и установках кондиционирования воздуха. Они эффективны там, где важно перемещать значительный объем воздуха по прямоугольным каналам без потери стабильности работы.

Оборудование востребовано в общественных, коммерческих и производственных помещениях, а также в инженерных системах, где требуется надежная и долговечная эксплуатация. Установка возможна в любом положении непосредственно в сеть воздуховодов.

Преимущества и особенности

Серия VR представлена девятью типоразмерами и различными модификациями, что расширяет возможности подбора оборудования под конкретную систему. Корпус выполнен из оцинкованного стального листа, а конструкция рассчитана на высокие аэродинамические показатели.

Среди ключевых достоинств модели можно выделить:

• высокую производительность при умеренной потребляемой мощности 0,8 кВт;
• надежную защиту двигателя и класс изоляции IP 54;
• длительный ресурс работы более 40 000 часов;
• эффективный отвод тепла за счет расположения двигателя в потоке воздуха.

Конструкция и функциональные возможности

Вентилятор оснащен компактным асинхронным однофазным или трехфазным электродвигателем с внешним ротором. Рабочие колеса из оцинкованной стали сбалансированы статически и динамически, что способствует снижению вибраций и повышению надежности.

Производительность регулируется изменением числа оборотов электродвигателя. Для однофазных моделей рекомендуется использование трансформаторных пятиступенчатых регуляторов, а для трехфазных — частотных преобразователей.

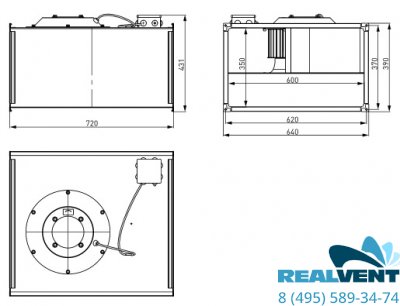

Габаритные размеры изделия составляют 720x640x431 мм, масса — 40 кг, напряжение питания — 220 В, сила тока — 1,5 А. Такие параметры делают модель удобной для включения в готовые инженерные решения.

Монтаж и эксплуатация

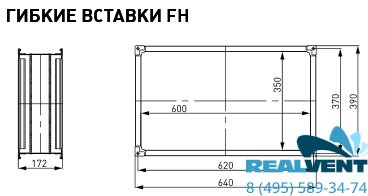

При установке рекомендуется применять гибкие вставки до и после вентилятора, чтобы исключить передачу вибраций на воздуховод. Это особенно важно для сохранения тишины работы и снижения нагрузки на элементы системы.

В помещениях с повышенной влажностью клеммную коробку следует располагать вверх, чтобы предотвратить скопление конденсата. Электродвигатель не требует дополнительного обслуживания, что упрощает эксплуатацию и делает вентилятор удобным для длительного использования.

Важная информация

Оборудование предназначено только для перемещения воздуха и невзрывоопасных газовых смесей. При подборе и монтаже необходимо учитывать соответствие размера канала, электрических параметров и условий эксплуатации конкретной вентиляционной системы.
