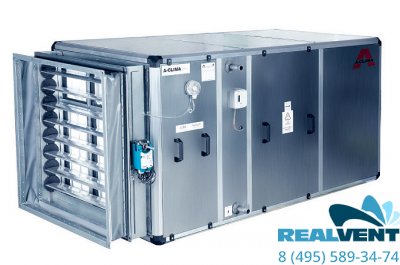

Приточная установка A-CLIMA ARL BOX 40

*Внимание! Цена указана для стандартной комплектации.
Возможна любая комплектация в зависимости от пожеланий клиента.
Примечание: длина установки определяется при заказе в независимости от набора секций

Технические характеристики приточной установки:

• станд. фильтр G4 Vorfilter


• длина фильтра: 360 mm Площадь фильтра: 22.50 mІ


• D p начало: 76 Pa D p расчёт: 176 Pa


• Габариты: 9x 592І


• нагреватель PWW, 3RR, 46590 mі/h


• T вход.возд.: -27°C Тсреды на входе.: 95°C


• Твых.возд.: 10°C Т среды на выходе.: 70°C


• мощность: 580.65 кВт max. мощность: 814.11 kW


• D p воздух: 167 Pa D p среда: 23.5 kPa


• объём среды: l содержание гликоля: ---%


• циркуляционный объём: 20.0 mі/h LR: ---%


• подключение труб: 2,50'' Strцmungsgeschw.: 4.29 m/s


• Код: 10.40.CU.14.AL.48.3.1677.2.5.W.R.X.36.144.1.5"


• Вентилятор HRZ07-800


• объём воздуха: 46590 mі/h D p extern: 700 Pa


• мощность на валу: 21.19 кВт D p общ.: 1197 Pa


• коэфф. полезного действия: 74% Ремённый шкив: --- mm


• номинальная скорость вращения: 1189 1/min Тип ремня/-длина: ---/--- mm


• количество оборотов max.: 1400 1/min Schalleistung LwA6: 98 dB(A)


• Мах. мощность на валу.: 22.00 kW


• станд. двигатель BG 200/4


• номинальная мощность(P2): 30.00 кВт


• Защита электродвигателя: Kaltleiter


• номинальное напряжение: 400/690 V/50 Hz Ремённый шкив: --- mm


• номинальный ток: 55.0 A aufg. мощность (Pel): 24.93 kW


• номинальная скорость вращения: 1465 1/min


Комплектация приточной установки:

• 1 жалюзи (EN1751 Kl.2) B=1830 H=1830 JKL20Q-1001N 72


• 1 эласт. соединение 1830x1830 ELS20Q-1001N 9


• 1 сервомотор, 18Nm, 230V откр./закр., (3,6m2) SMB230-1802N 1


• 1 Корпус Arlbox ZR40C, длина 1005mm 200


• 1 станд.карманный фильтр G4; рамы фильтра оцинк.сталь


• 2 измерит. штуцер (PVC), D=6.5mm, смонтирован MSS000-0001B 0


• 1 дифференц.реле давления 50-500 Pa, смонтирован DDW050-0500N 0


• 1 нагреватель PWW Cu/Al 3RR PWWB20Q03A0NRO119


• 1 противозаморозковый термостат длинный FST000-0216N 0


• 1 Корпус Arlbox ZR40C, длина 2445mm 447


• 1 Вентилятор с ремённым приводом HRZ07-800 HRZ-80070000 440


• 1 Стандартный двигательBG 200/4 MSDS20002010 170


• 1 Ремённая передача RT800-300 0


• 1 GS14 для пуска с перекл. со звезды на треугольник(max.30kW) H8E-GS14S450 3

Приборы-принадлежности:

• 1 опорная рама 100mm грунтованная свободная (3450mm)


• 1 звукопоглощ.патрубок 1000 x 1000 (до вент.-BG 800) ELS800-1000D 5


• 1 дифференц.реле давления 50-500 Pa, смонтирован DDW050-0500N 0


Особенности установок A-CLIMA
Возможность установки оборудования стандартного исполнения в различных по назначению помещениях.
Высокая стабильность и прочность корпуса.

Простота монтажа позволяет доставлять установки в разборном виде при сложных условиях поставки.

Возможность выбора материала панелей установки: оцинкованная сталь, алюминий, высококачественная нержавеющая сталь, и др.
Различные варианты толщины изоляции: 25 и 40мм (в стандартном исполнении) до 70мм (по запросу), в качестве изоляции используется минеральная вата.

Все элементы (вентилятор, теплообменники и др.) легко извлекаются для обслуживания или заменяются.
Оборудование отличается законченностью технических и эстетических решений.
Оборудование используется как для внутреннего, так и для наружного монтажа.

Установки по условиям размещения выпускаются в двух исполнениях:

• для эксплуатации в закрытых помещениях;
• для эксплуатации на открытом воздухе (наружное исполнение).
Дополнительно могут выпускаться в специальных исполнениях:

• в северном, гигиеническом и взрывобезопасном.
По заданию заказчика оснащаются приборами автоматики и управления, обеспечивающими регулирование указанных параметров воздуха в заданных диапазонах.

При эксплуатации кондиционеры и вентиляционные установки не выделяют в окружающую среду токсичных веществ и при непосредственном контакте не оказывают вредного воздействия на организм человека. Обслуживание и эксплуатация кондиционеров не требуют особых мер предосторожности и применения вредных для окружающей среды технологических операций и средств.

КОНСТРУКЦИЯ КОРПУСА
Установки собираются из секций, предназначенных для различных операций по обработке воздуха. Для всех секций установок определенной производительности размеры поперечного сечения остаются постоянными.

A-CLIMA предлагает несколько вариантов исполнения корпуса вентиляционной установки:

1.каркасно-панельная
2.полукаркасная конструкция
1. Корпус для внутреннего монтажа представляет собой каркас из стоек и ригелей и теплозвукоизолирующих панелей трехслойной конструкции и собирается из стандартных деталей (алюминиевый или стальной полый профиль, пластмассовый или стальной угловой соединитель, панель толщиной 25 или 40 мм)
2. Принцип построения установок полукаркасной конструкции заключается в следующем: на основании (рама из профилированного стального проката) устанавливается каркас установки. Каркас представляет собою единую конструкцию, состоящею из горизонтальных ригелей и стоек (специальные стальные профили), соединенных болтовым соединением с потолком и полом.

Для обеспечения доступа к оборудованию, размещаемому в корпусе, устанавливаются съемные панели или герметичные двери.

Панель представляет собой трехслойную конструкцию из двух листов оцинкованной стали (по заказу изготавливается с покрытием или из нержавеющей стали) и слоя изоляции между ними из минераловатных плит толщиной 25 или 40 мм плотностью 90 кг/м³. Стыки между панелями и профилем герметизируются.
