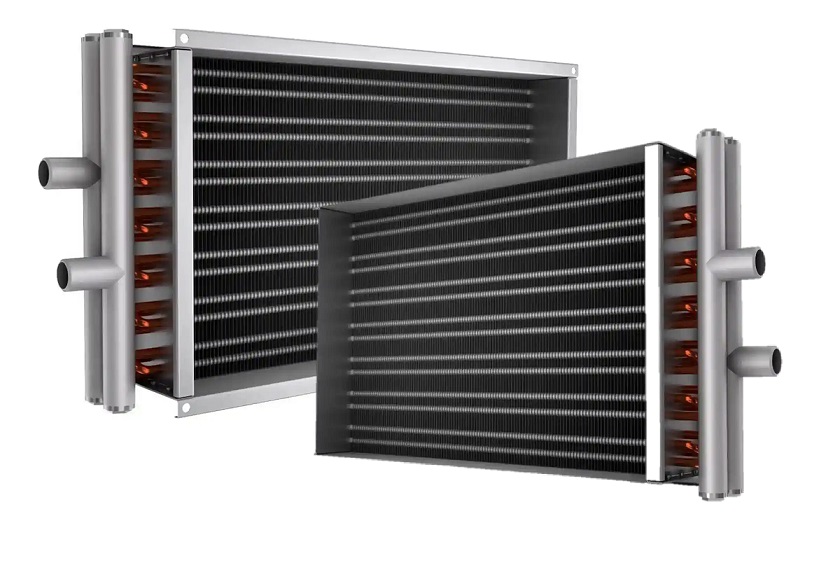

Водяной канальный нагреватель Korf WWN 50-25/2

Общие сведения
Одним из основных элементов, вентиляционной системы является обогреватель, который обеспечивает нагрев поступающего приточного воздуха до необходимой температуры. Нагреватели могут быть нескольких видов. К первому виду относятся обогреватели, в которых воздух обогревается за счет прохождения через нагретый контур пластин и трубок, в которых протекает нагретая до определенной температуры вода (или незамерзающая смесь). Такие обогреватели получили название водяные. Ко второму виду обогревателей относятся обогреватели, в которых нагрев воздуха осуществляется за счет прохождения через контур нагретых электрических элементов, тэнов. Такие обогреватели получили название электрические. Водяные обогреватели типа WWN предназначены для нагрева воздуха до определенной температуры и применяются в канальных системах вентиляции и кондиционирования воздуха.
Назначение водяных обогревателей
Водяные воздухонагреватели типа WWN устанавливаются непосредственно в прямоугольный канал систем вентиляции и кондиционирования воздуха промышленных и общественных зданий. Перемещаемый через канал воздух или другие невзрывоопасные газовые смеси, не должен содержать липких веществ, волокнистых, абразивных материалов, агрессивных примесей. Максимально допустимая температура воды, используемая в качестве теплоносителя, не должна превышать 170°C, а максимально допустимое давление 1,5 МПа. Обогреватели WWN позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси.
Область применения
Водяные воздухонагреватели типа WWN устанавливаются непосредственно в прямоугольный канал систем вентиляции и кондиционирования воздуха промышленных и общественных зданий. Перемещаемый через канал воздух или другие невзрывоопасные газовые смеси, не должен содержать липких веществ, волокнистых, абразивных материалов, агрессивных примесей. Максимально допустимая температура воды, используемая в качестве теплоносителя, не должна превышать 170°C, а максимально допустимое давление 1,5 МПа. Обогреватели WWN позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие Смеси.
Применяемые материалы и конструкция
Обогреватели типа WWN стандартно изготавливаются в девяти типоразмерах, а также в двухрядном WWN/2 и трехрядном WWN/3 исполнении. Водяные обогреватели типа WWN относятся к классу медно:алюминиевых пластинчатых теплообменников. Таким образом, поверхность теплообмена изготовлена из алюминиевых пластин и проходящих через них медные трубки диаметром 9,52 мм. Расположение трубок шахматное. Пайка калачей водяных обогревателей осуществляется припоем с 5% содержанием серебра, что обеспечивает высокое качество паянных деталей обогревателя. Корпус обогревателей типа WWN изготавливается из оцинкованного листа марки 08ПС. Все обогреватели типа WWN испытываются на герметичность водой при давлении 20 Атм. в течение 10 минут.
