Водяной канальный нагреватель NED KWH 315/2

Описание и особенности водяного нагревателя KWH для круглых каналов

Водяной нагреватель KWH для круглых каналов предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования. Модель рассчитана на установку в круглой воздуховодной сети с диаметром канала 315 мм и обеспечивает производительность до 1000 м3/час.

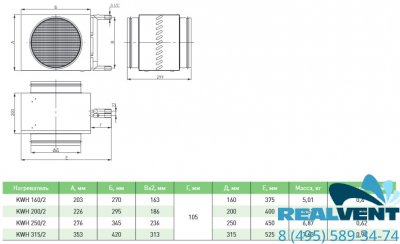

Изделие производится в России и отличается компактными габаритами 353x299x525 мм при массе 7,63 кг. Благодаря водяному теплоносителю нагреватель подходит для объектов, где требуется стабильная и экономичная теплопередача без использования электрического нагрева.

Назначение и применение

Оборудование применяется в приточных вентиляционных установках, системах кондиционирования и в канальных схемах, где необходимо повысить температуру подаваемого воздуха. Оно эффективно работает в составе инженерных систем жилых, коммерческих и промышленных зданий.

Нагреватель используют там, где важно поддерживать комфортный микроклимат в холодный период и обеспечивать равномерный подогрев воздушного потока без резких перепадов температуры. Модель хорошо подходит для систем, где требуется точное регулирование теплопроизводительности.

Преимущества и особенности

Ключевым преимуществом KWH является надежная водяная схема нагрева, позволяющая использовать в качестве теплоносителя воду или незамерзающие смеси. Это делает оборудование удобным для эксплуатации в широком диапазоне условий.

• максимальное рабочее давление до 1,5 МПа;
• максимальная температура теплоносителя до 170°C;
• теплопроизводительность 15,6 кВт;
• проверка герметичности водой под давлением 20 Атм в течение 10 минут.

Такие параметры подтверждают прочность конструкции и ее пригодность для продолжительной работы в составе вентиляционных систем.

Конструкция и функциональные возможности

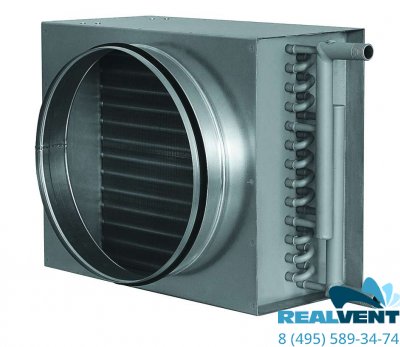

Корпус нагревателя выполнен из оцинкованного стального листа, что повышает устойчивость к коррозии и продлевает срок службы изделия. Поверхность теплообмена сформирована алюминиевыми пластинами толщиной 0,2 мм и медными трубками диаметром 9,52 мм, расположенными в шахматном порядке.

Трубные коллекторы изготовлены из стали и оснащены резьбовыми патрубками для обезвоздушивания теплообменника и слива теплоносителя. Такая конструкция упрощает обслуживание и помогает поддерживать стабильную работу системы.

Регулирование теплопроизводительности осуществляется автоматически с помощью блока управления ACW и смесительного узла. Для точного поддержания температуры приточного воздуха применяется обвязка нагревателя смесительным узлом SMEX, обеспечивающая плавное изменение мощности.

Монтаж и эксплуатация

Нагреватель устанавливается в круглый канал вентиляционной системы и подключается к водяной магистрали в составе соответствующей обвязки. При монтаже важно обеспечить правильное направление потока воздуха, удобный доступ к патрубкам и возможность обслуживания коллектора.

Для защиты от обмерзания используется комплекс взаимосвязанных элементов: капиллярный термостат AZT, датчики температуры обратного теплоносителя VSP или VSN, а также блок управления ACW. Это позволяет безопасно эксплуатировать оборудование в обычных условиях и снижает риск замораживания теплообменника.

Важная информация

Модель предназначена только для подогрева воздуха и невзрывоопасных газовых смесей. При эксплуатации необходимо учитывать требования к рабочему давлению, температуре теплоносителя и корректной настройке автоматики, чтобы обеспечить надежную и долговечную работу системы.
