Электрический канальный нагреватель 2vv EO-A1-50x30/22

КРАТКАЯ ХАРАКТЕРИСТИКА

• мощность от 6 до 30 кВт



• размеры от 400 x 200 до 800 x 500 мм



• два способа электрического подключения

Электрический нагреватель предназначен для нагрева или дополнительного обогрева входящего воздуха в установках вентиляции и кондиционирования. Используется, например, для нагрева воздуха в малых системах вентиляции, дополнительного
нагрева воздуха из рекуперативного теплообменника, обогрева приточного воздуха при условии самостоятельного регулирования температуры и т.д. Нагреватель предназначен для эксплуатации в помещениях с сухой средой при температуре окружающего
воздуха от 0 °C до 50 °C и при относительной влажности до 80 % и служит для подачи воздуха без грубой пыли, жиров, химических испарений и других загрязнений. Степень электрической защиты кабельной коробки нагревателя IP 40. Корпус нагревателя изготовлен из оцинкованного стального листа.

ГЛАВНЫЕ ПАРАМЕТРЫ
Нагреватели поставляются в двух исполнениях:

А1 - нагревательные элементы соединены треугольником в трех секциях (напряжение питания стержней 400 В).

А2 - нагревательные элементы соединены звездой от двух до шести секций в зависимости от типа (напряжение питания стержней 230 В).

Для достижения максимальной безопасности нагреватели во всех трех исполнениях оснащены встроенным защитным термостатом с автоматическим сбросом и аварийным термостатом с ручным сбросом.

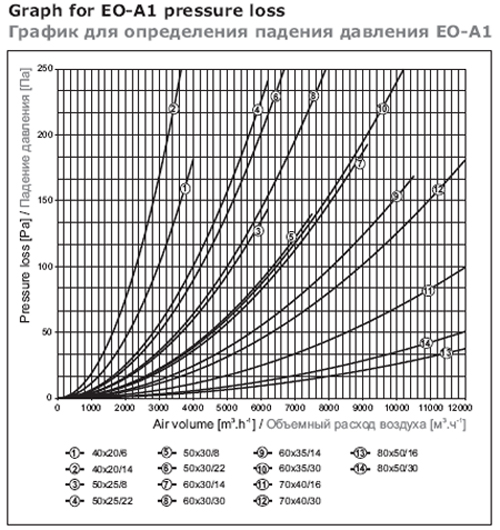

График для определения падения давления EO-А1

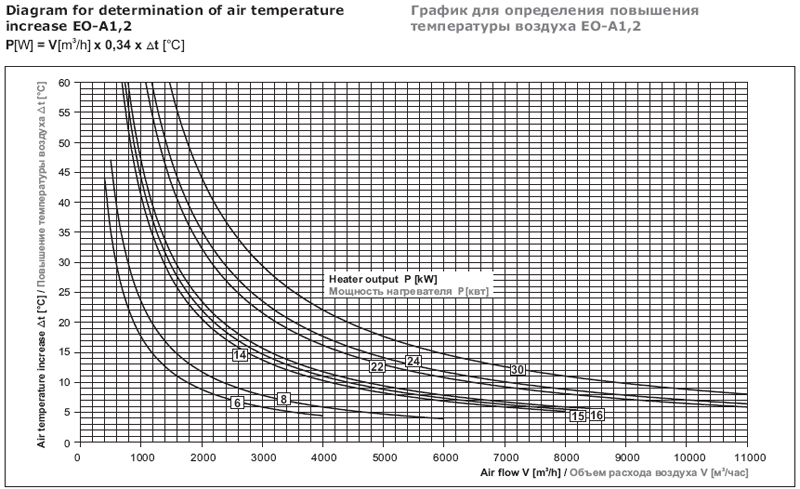

График для определения повышения температуры воздуха EO-A1,2


УСТАНОВКА И МОНТАЖ
Нагреватели можно устанавливать в воздуховодах в любом положении, но всегда так, чтобы стрелка на корпусе, обозначающая направление воздушного потока, соответствовала направлению
движения воздуха в системе. Расстояние между нагревателем и остальными компонентами (колено, вентилятор, клапаны и т.д.) должно составлять не менее 1 000 мм.


УПРАВЛЕНИЕ
Все нагреватели необходимо устанавливать в системах, которые обеспечат:


• минимальную скорость движения воздуха в нагревателе 1.5 м/с; в случае несоблюдения скорости нагреватель может перегреться,



• выключение нагревателя в случае прекращения поступления воздуха в нагреватель или при снижении расхода воздуха ниже установленной границы,



• невозможность включения нагревателя в случае, если в нагреватель не поступает воздух,



• доохлаждение после выключения нагревателя.
