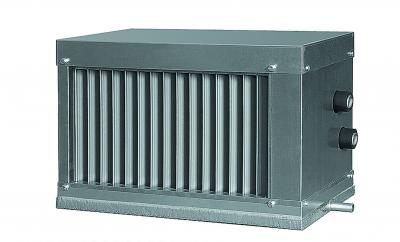

Охладитель воздуха NED RW 60‑30

Описание и особенности водяного воздухоохладителя NED RW

Водяные воздухоохладители NED RW предназначены для эффективного охлаждения входящего воздуха и других невзрывоопасных газовых смесей. Оборудование рассчитано на работу с потоками, не содержащими липких веществ, волокнистых и абразивных материалов, а также с содержанием пыли и твердых примесей не более 100 мг/м3.

Модель устанавливается непосредственно в прямоугольный канал систем вентиляции и кондиционирования. Благодаря производительности 2300 м3/час и каналу 600x300 мм она подходит для организации стабильного воздухообмена на объектах с повышенными требованиями к микроклимату.

Назначение и применение

Охладитель применяется в системах вентиляции и кондиционирования промышленных и общественных зданий. Он помогает поддерживать комфортную температуру приточного воздуха в помещениях с постоянной нагрузкой на вентиляционное оборудование.

Устройство особенно востребовано там, где требуется надежное и предсказуемое охлаждение воздушного потока без применения взрывоопасных или агрессивных по составу сред. Эксплуатация возможна в условиях умеренного климата и третьей категории размещения по ГОСТ 15150.

Преимущества и особенности

Одним из ключевых достоинств NED RW является водяной тип охлаждения, позволяющий гибко встраивать оборудование в инженерную систему здания. При правильной обвязке и регулировании достигается точное поддержание температуры приточного воздуха.

• автоматическое управление холодопроизводительностью;
• возможность плавного регулирования с помощью трехходового клапана;
• совместимость с управляющими блоками ACW и ACE;
• резьбовое подключение трубопроводов теплоносителя;
• компактные габариты при высокой производительности.

Конструкция и функциональные возможности

Воздухоохладитель рассчитан на работу с водой температурой +7…+12 °С при наружном воздухе +30 °С и влажности 45%. Такая рабочая схема обеспечивает уверенное охлаждение воздушного потока в типовых условиях эксплуатации.

Корпус и основные элементы подбираются с учетом установки в прямоугольный воздуховод. Масса изделия составляет 23 кг, а габаритные размеры — 440x772x316 мм, что упрощает проектирование и размещение в составе вентиляционной линии.

Монтаж и эксплуатация

Монтаж выполняется в горизонтальном положении, поддоном вниз. Перед охладителем рекомендуется устанавливать воздушный фильтр, чтобы защитить теплообменную поверхность от загрязнения и сохранить эффективность работы.

Подключение следует выполнять по принципу противотока, поскольку при прямоточной схеме подвода хладоносителя мощность снижается. Если охладитель размещается после вентилятора, между ними желательно предусмотреть участок воздуховода длиной 1–1,5 м для выравнивания потока воздуха.

Важная информация

Оборудование не предназначено для использования с агрессивными средами, липкими, абразивными и волокнистыми включениями. Для стабильной работы необходимо соблюдать условия монтажа, требования к качеству воздуха и регламент обслуживания вентиляционной системы.
