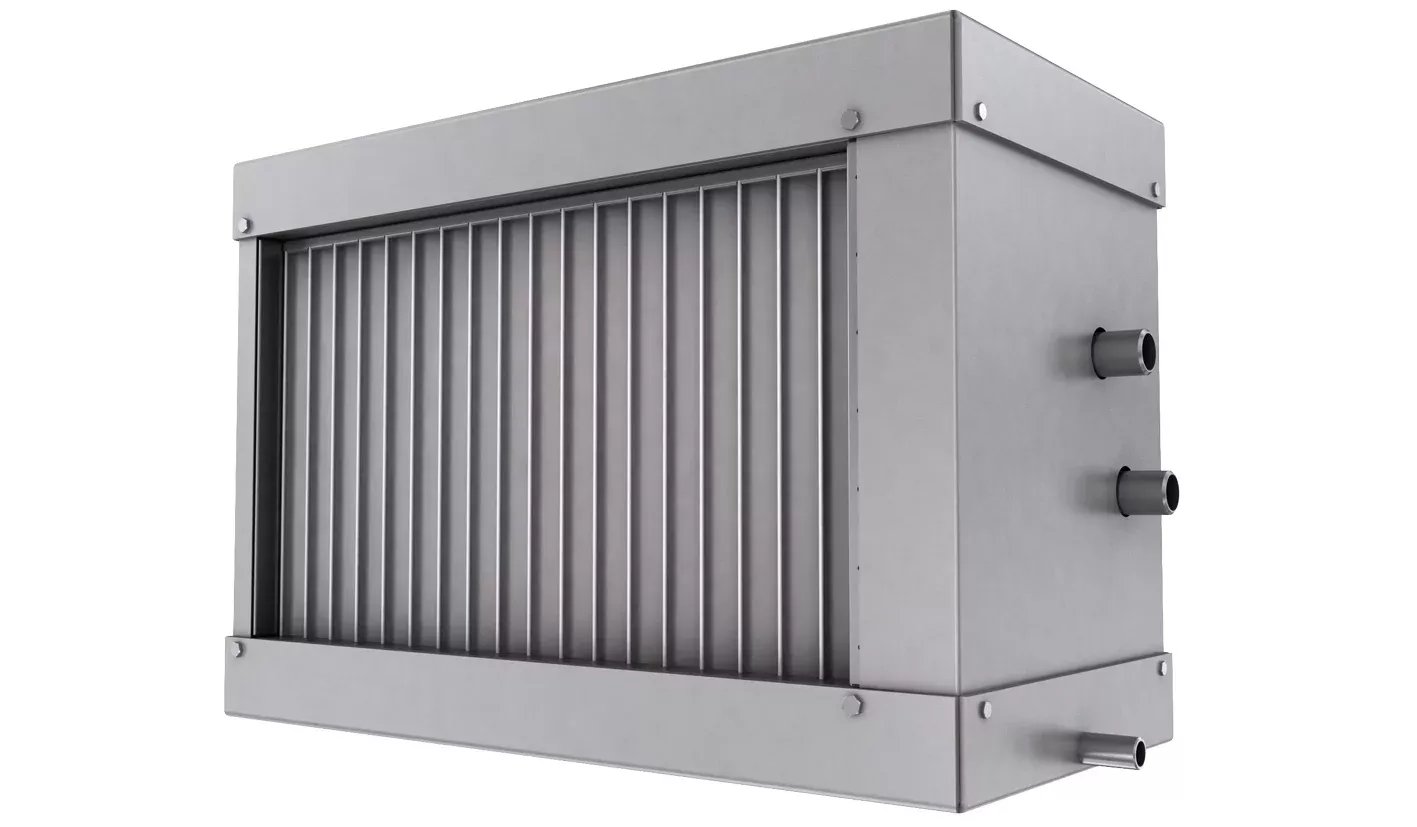

Охладитель воздуха POLAR BEAR PBAR 700x400-3-2,5

Описание и особенности водяного охладителя PBAR для прямоугольных каналов

Водяной охладитель PBAR предназначен для эффективного охлаждения воздуха в прямоугольных воздуховодах и применяется в системах канальной вентиляции. Модель производится в России и рассчитана на высокую производительность, что делает ее подходящей для объектов с интенсивным воздухообменом.

Корпус охладителя выполнен из листовой оцинкованной стали, а внутри установлен теплообменник из медных трубок с алюминиевым оребрением. Такая конструкция обеспечивает стабильную теплопередачу и удобство интеграции в вентиляционные магистрали.

Назначение и применение

Охладитель PBAR используют в системах вентиляции, где требуется понизить температуру воздуха в канале прямоугольного сечения. Он хорошо подходит для административных, производственных и коммерческих помещений, а также для инженерных систем с большим расходом воздуха.

Благодаря производительности до 3600 м3/час устройство помогает поддерживать комфортные параметры микроклимата и равномерно охлаждать воздушный поток без значительных потерь эффективности.

Преимущества и особенности

Модель отличается продуманной конструкцией и надежностью в эксплуатации. В корпусе предусмотрены дренажный поддон и каплеотделитель, которые помогают организовать отвод конденсата и снизить риск попадания влаги в воздуховод.

• прямоугольное подключение к канальной вентиляции;
• оцинкованный корпус, устойчивый к коррозии;
• теплообменник с проверкой герметичности под давлением;
• удобное обслуживание и подключение к системе;
• высокая эффективность охлаждения при компактных размерах.

Конструкция и функциональные возможности

Шаг оребрения теплообменника составляет 2,5 мм, что способствует хорошему теплообмену и устойчивой работе оборудования. С двух сторон корпуса установлены фланцы для присоединения к элементам вентиляционной сети, а для удаления конденсата предусмотрен патрубок с наружной резьбой 1/2''.

Максимальное рабочее давление составляет 1,6 МПа, а каждый теплообменник проходит опрессовку под давлением 3,0 МПа. Это подтверждает надежность узла и его готовность к эксплуатации в составе инженерной системы.

Монтаж и эксплуатация

Охладитель устанавливают в положении, обеспечивающем удаление воздуха из гидравлического контура и свободный слив конденсата. При использовании воды в качестве теплоносителя монтаж выполняют в помещении с положительной температурой, чтобы исключить риск замерзания.

При подключении дренажа к канализации рекомендуется использовать сифон, который предотвращает распространение запахов. Для управления мощностью охлаждения целесообразно применять контроллеры AQUA или CORRIGO вместе с вентилями STV/STR или 3DS/3D.

Важная информация

Чтобы избежать замораживания теплообменника, в холодный период следует применять незамерзающий хладагент либо полностью сливать воду без антифриза до наступления низких температур. Также важно соблюдать рекомендованное расстояние до изгибов канала, заслонок и других элементов — оно должно быть не меньше диагонального размера охладителя.

При подборе модели стоит учитывать размеры канала 700x400 мм, массу 38,9 кг и габариты 838x521x414 мм. Для точного выбора и расчета параметров системы лучше использовать программу подбора или обратиться к специалистам.
