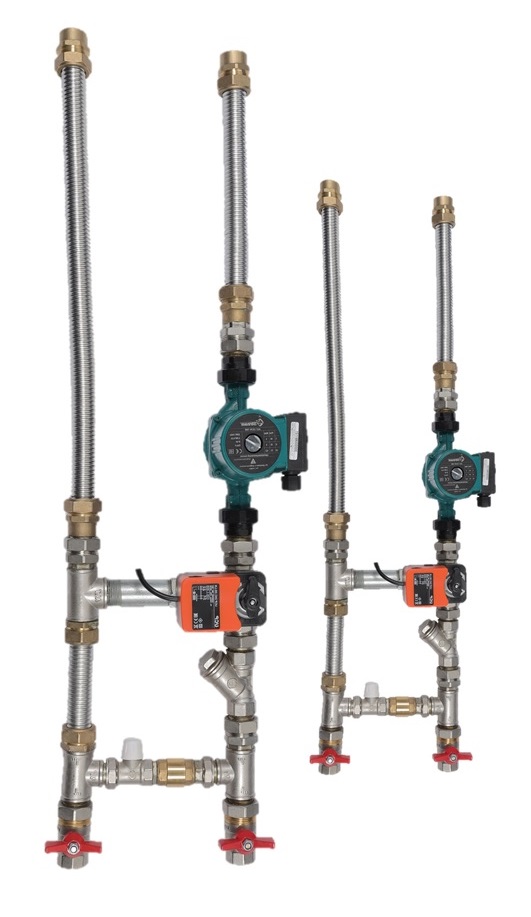

Смесительный узел ZILON ZMP 80-6.3

Описание и особенности смесительного узла ZMP 80-6.3

Смесительный узел ZMP 80-6.3 предназначен для точного регулирования мощности водяных нагревателей. В его основе лежит трехходовой клапан с электроприводом, который обеспечивает эффективное смешивание прямой и обратной воды и помогает поддерживать стабильные параметры работы системы.

Модель отличается наличием циркуляционного насоса с максимальной производительностью 5,0 м³/ч. Такое решение позволяет уверенно преодолевать потери давления в системе и на теплообменнике, что особенно важно при повышенных требованиях к циркуляции теплоносителя.

Назначение и применение

Узел применяется в системах водяного отопления, где требуется точное управление тепловой мощностью и надежное распределение теплоносителя. Он подходит для работы с водяными нагревателями, где важны стабильность подачи, корректное смешивание потоков и защита оборудования от перепадов давления.

Благодаря своей конструкции ZMP 80-6.3 особенно удобен для систем, в которых необходимо обеспечить устойчивую циркуляцию и поддерживать заданный режим работы теплообменника без лишних колебаний расхода воды.

Преимущества и особенности

Одним из ключевых преимуществ модели является встроенный байпас с обратным клапаном и балансировочным вентилем. Он выравнивает давление в системе и предотвращает изменение расхода воды через теплообменник, что положительно влияет на точность и стабильность работы.

Балансировочный кран снижает потери давления на байпасе, а обратный клапан исключает перетекание обратного теплоносителя в подающую линию. Такая схема повышает надежность узла и помогает сохранить корректную гидравлику контура.

Конструкция и функциональные возможности

Конструкция узла продумана с учетом удобства обслуживания и длительной эксплуатации. Отсечные шаровые краны позволяют быстро отключать оборудование при необходимости сервисных работ, а фильтр грубой очистки помогает защитить элементы системы от загрязнений и продлить срок службы узла.

Гибкие подводки упрощают монтаж и делают подключение более удобным даже в условиях ограниченного пространства. Компактные габариты 400x200x1100 мм позволяют аккуратно встроить узел в существующую систему отопления без лишних сложностей.

Монтаж и эксплуатация

Смесительный узел рассчитан на питание 220 В, 50 Гц, 1 фаза и предназначен для установки в инженерных системах отопления с водяными нагревателями. Небольшая масса 10,98 кг облегчает транспортировку и монтаж, а российское производство подтверждает адаптацию модели к требованиям отечественных систем.

При эксплуатации важно периодически проверять состояние фильтра, работоспособность запорной арматуры и стабильность циркуляции. Регулярное обслуживание помогает сохранить производительность насоса и точность регулирования на высоком уровне.

Важная информация

Узел рекомендуется использовать в системах, где требуется надежное смешивание потоков и устойчивое поддержание давления. Для корректной работы важно соблюдать параметры подключения и учитывать характеристики конкретного отопительного контура.
