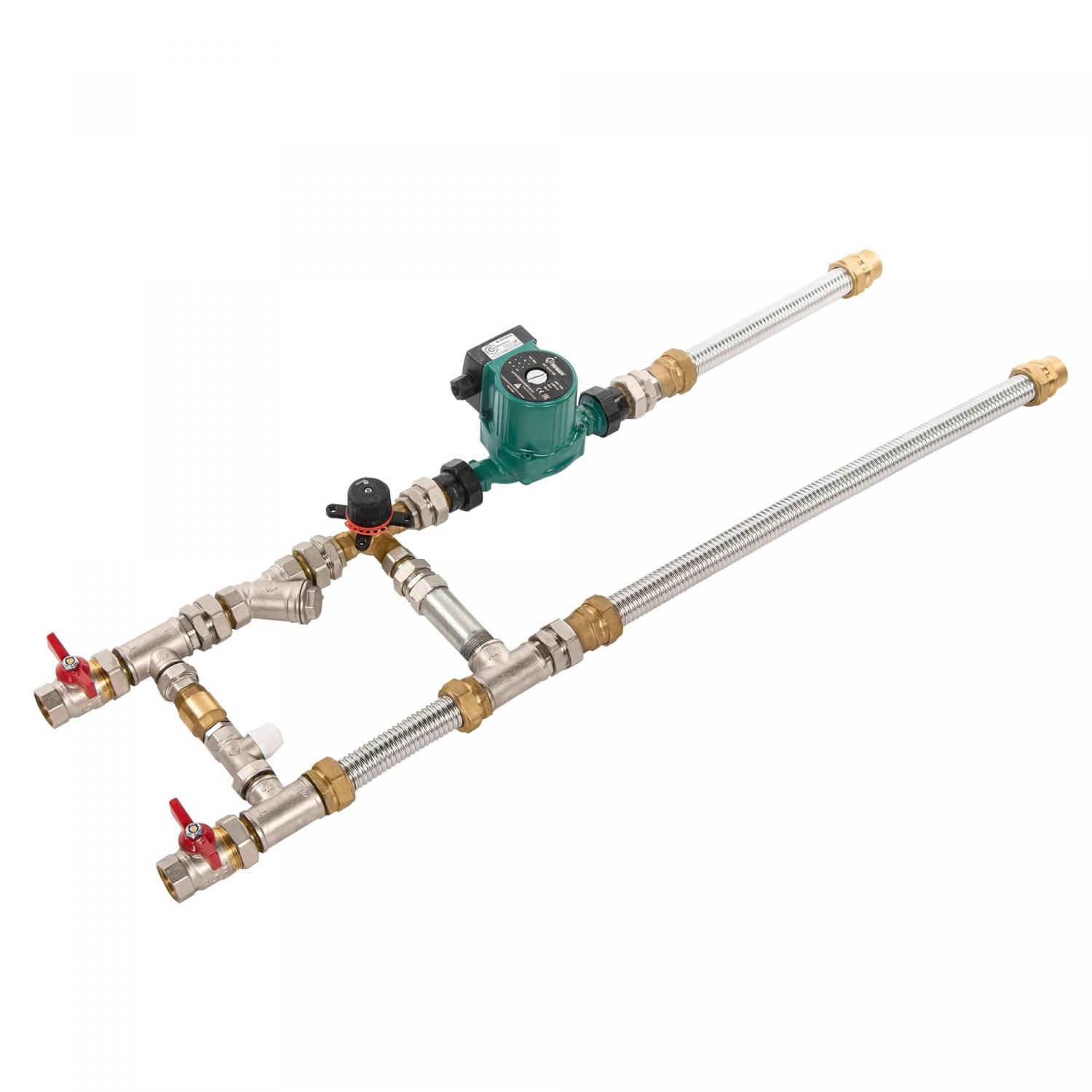

Смесительный узел Shuft MST 25-6.3-C24-N-WC

Описание и особенности SHUFT MST 25-6.3-C24-N-WC

Смесительный узел SHUFT MST 25-6.3-C24-N-WC предназначен для точного регулирования мощности водяных нагревателей в системах вентиляции. Он помогает поддерживать стабильную температуру теплоносителя и обеспечивает корректную работу оборудования даже при переменных нагрузках.

Модель оснащена 3-ходовым клапаном с электроприводом, который смешивает прямой и обратный потоки теплоносителя. Благодаря этому достигается плавная настройка параметров системы и более эффективное использование тепловой энергии.

Назначение и применение

Узел применяется в вентиляционных установках, где требуется управление подачей горячей воды к калориферу. Он особенно полезен в системах, где важны точность регулирования, стабильность работы и защита теплообменника от переохлаждения.

SHUFT MST 25-6.3-C24-N-WC подходит для объектов с повышенным расходом теплоносителя и может использоваться в административных, коммерческих и промышленных помещениях. За счет высокой пропускной способности он уверенно работает в системах с большим объемом циркуляции.

Преимущества и особенности

Одним из главных достоинств модели является клапан с Kvs 6,3 куб. м/ч, который обеспечивает хорошую производительность и точную подачу теплоносителя. Это помогает избежать резких перепадов температуры и делает систему более устойчивой.

Циркуляционный насос мощностью 100 Вт поддерживает надежное движение жидкости по контуру. Такое решение снижает риск замерзания теплообменника и способствует бесперебойной работе оборудования в холодный период.

• автоматическое поддержание заданной температуры;
• эффективное смешивание прямого и обратного теплоносителя;
• стабильная работа в системах с высокой нагрузкой;
• повышение энергоэффективности вентиляционного оборудования.

Конструкция и функциональные возможности

В конструкции узла предусмотрен термостатический смесительный клапан, который автоматически поддерживает нужный температурный режим. Это особенно удобно в тех случаях, когда требуется минимизировать ручные настройки и обеспечить постоянство параметров работы.

Компактное исполнение облегчает размещение оборудования в составе инженерной системы. Модель рассчитана на питание 230 В, 50 Гц, 1 фаза, что делает ее совместимой с распространенными условиями подключения.

Монтаж и эксплуатация

Смесительный узел устанавливается в составе системы вентиляции и подключается к водяному нагревателю согласно проектной схеме. При монтаже важно обеспечить правильную ориентацию элементов, надежность соединений и доступ к узлу для последующего обслуживания.

В процессе эксплуатации рекомендуется периодически проверять состояние клапана, насоса и соединений, чтобы сохранить стабильность работы системы. При соблюдении правил установки и обслуживания оборудование демонстрирует долгий срок службы и высокую надежность.

Важная информация

Изделие произведено в России. Габаритные размеры узла составляют 165×400×1100 мм, масса — 10,66 кг. Эти параметры следует учитывать при подборе места установки и организации монтажного пространства.
