Что такое рекуперация

Что такое рекуперация? Это явление, представляющее собой частичный возврат сырьевого или энергетического ресурса, расходуемого для достижения какой-либо цели. Вернувшийся ресурс целесообразно снова употребить в работу – это позволит сэкономить электроэнергию и значительно удешевит эксплуатацию любой системы, в том числе и вентиляционной.

Для реализации этого принципа были разработаны особые устройства – рекуператоры. Они помогут и в том случае, когда объём энергии, которую можно употребить, ограничен, а установить систему вентиляции большой мощности не представляется возможным.

Что такое рекуператор

Рекуператор – это ключевой элемент современных систем энергосбережения, который позволяет не только экономить значительные ресурсы, но и повышать эффективность работы различных систем, в том числе отопления и вентиляции. Этот процесс основан на использовании возвращаемой части энергии, которая была бы потеряна, для повторного применения.

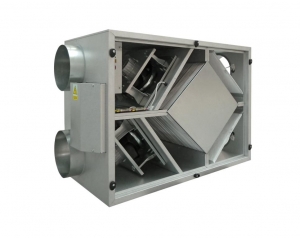

Рекуператор является компонентом приточно-вытяжной установки (ПВУ), а не самостоятельным устройством. В составе ПВУ он работает в паре с вентиляторами, фильтрами и системой автоматики. Класс энергоэффективности установки (А+, А, В) определяется не только КПД рекуператора, но и сопротивлением воздушному потоку — пластинчатые создают перепад 80–150 Па, роторные 40–80 Па, что напрямую влияет на потребление электроэнергии вентиляторами.

Последние тенденции 2025–2026 гг.: Гибридные системы: рекуператор + тепловой насос, интеграция в системы «умный дом» (Modbus RTU, BACnet MS/TP).

Какой принцип работы рекуператора

Рекуператор забирает излишек тепловой энергии у отработанного воздуха, который удаляется из помещения. Затем это тепло передаётся потоку свежего, более холодного воздуха, нагнетаемого в здание с улицы. Момент передачи осуществляется в рекуперационном теплообменнике, причём таким образом, что свежий воздух остаётся свежим, не смешиваясь с отработанным, который удаляет вентиляция.

Теплопередача происходит через твёрдую стенку (пластины, роторную насадку) без смешивания потоков. В пластинчатых рекуператорах применяется перекрёстный или противоточный принцип движения воздуха — противоточная схема обеспечивает на 10–15% более высокий КПД. В роторных устройствах вращающийся ротор (скорость 10–30 об/мин) попеременно нагревается вытяжным воздухом и отдаёт тепло приточному. Материалы теплообменных поверхностей — алюминий, полипропилен, целлюлоза — определяют не только эффективность, но и устойчивость к обмерзанию при низких температурах.

Что такое эффективность рекуперации

Работа рекуператора характеризуется Коэффициентом эффективности рекуперации, который может составлять от 30 до 90 процентов. Этот показатель указывает на то, какая часть энергии успешно возвращается в систему, что является ключевым критерием оценки эффективности рекуператоров.

По СП 60.13330.2020 п. 13.3 минимальный температурный КПД рекуперации для зданий класса энергоэффективности А+ составляет 75%. Температурный КПД (η_t) показывает возврат тепла, энтальпийный КПД (η_h) — возврат влаги. Для пластинчатых рекуператоров η_t = 65–90% (перекрёстные 65–85%, противоточные 75–90%), для роторных η_t = 75–88%, η_h = до 70% при использовании силикагелевого покрытия.

Реальная экономия рассчитывается по формуле: Экономия, кВт·ч/год = 0,34 × Q × ΔT × η × t, где Q — расход воздуха (м³/ч), ΔT — разница температур наружного и внутреннего воздуха (°C), η — КПД рекуперации, t — часы работы в отопительный период. При ΔT = 55°C (Сибирь) и η = 80% экономия достигает 42% тепловой энергии.

⚠️ Уточнение: коэффициент 0,3356 (≈0,34) учитывает теплоёмкость и плотность воздуха при +20°C. В профессиональных расчётах 2026 г. применяется точный коэффициент 0,3356 (с учётом теплоёмкости воздуха 1,005 кДж/кг·К и плотности 1,2 кг/м³).

Какие типы рекуператоров существуют

Современные рекуператоры классифицируются по конструкции теплообменной поверхности и принципу передачи энергии. Выбор типа определяется климатической зоной, требованиями к чистоте воздуха и экономическими ограничениями объекта.

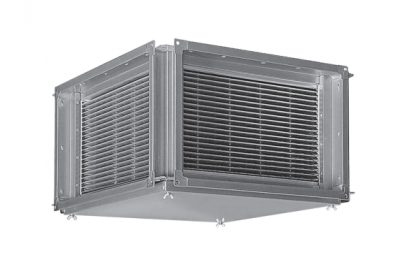

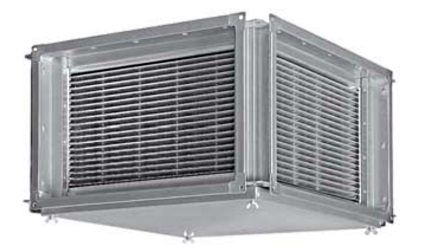

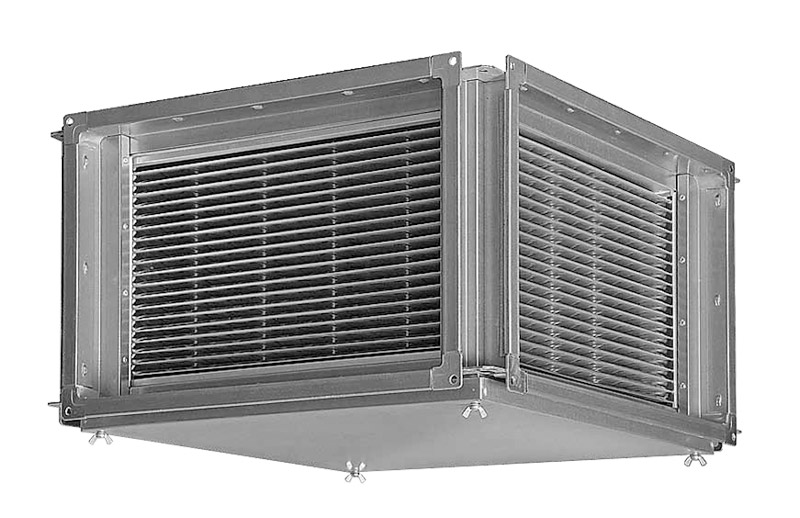

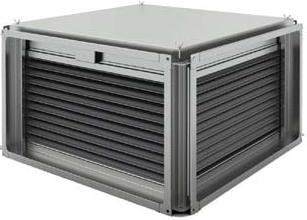

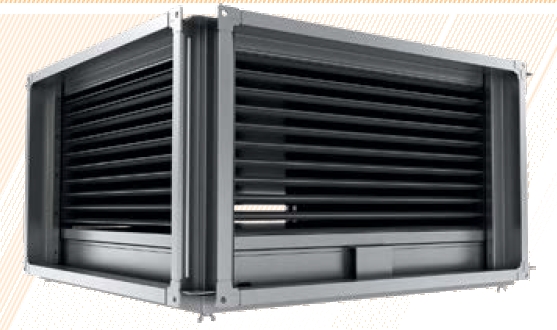

Пластинчатые рекуператоры

Пластинчатые рекуператоры применяют перекрёстный или противоточный принцип движения воздуха. Температурный КПД перекрёстных моделей составляет 65–85%, противоточных — 75–90%. Материал пластин влияет на устойчивость к обмерзанию: алюминиевые (теплопроводность 205 Вт/м·К) образуют лёд при наружной температуре ниже −12°C, полимерные (полипропилен, 0,22 Вт/м·К) снижают скорость обмерзания в 3–4 раза, целлюлозные обеспечивают энтальпийный КПД до 65% за счёт возврата влаги. Сопротивление воздушному потоку — 80–150 Па.

Роторные рекуператоры

Роторные рекуператоры используют вращающийся ротор (скорость 10–30 об/мин) с алюминиевой гофрой или силикагелевым покрытием. Температурный КПД достигает 75–88%, энтальпийный — до 70% при применении силикагеля. Сопротивление потоку — 40–80 Па. Утечка свежего воздуха в вытяжной канал составляет 0,5–3% в зависимости от герметичности уплотнений. По СП 60.13330.2020 для медицинских учреждений и лабораторий допустима утечка не более 0,5%, что ограничивает применение роторных типов в объектах с высокими санитарными требованиями.

Мембранные рекуператоры

Мембранные рекуператоры как отдельный тип по принципу работы не существуют. Однако термин «мембранный» применяется в двух корректных контекстах:

1. Мембранные пластины в пластинчатых рекуператорах

Это подтип пластинчатых рекуператоров, где теплообменные поверхности выполнены из тонкоплёночных полимерных мембран вместо жёстких алюминиевых или целлюлозных пластин.

2. Мембранные технологии в роторных рекуператорах

Некоторые роторные устройства используют мембранное покрытие на алюминиевой гофре:

• Силикагелевое покрытие формируется на полимерной мембранной основе
• Обеспечивает селективный возврат влаги без переноса запахов
• Применяется в медицинских и лабораторных объектах

Рекуператоры с промежуточным теплоносителем

Рекуператоры с промежуточным теплоносителем передают тепло через замкнутый водяной или гликолевый контур. Температурный КПД — 45–65% из-за двойной передачи энергии. Преимущество — полная изоляция потоков (утечка 0%), что делает их единственным решением для операционных блоков, фармацевтических производств и лабораторий биобезопасности. Дополнительные затраты связаны с циркуляционным насосом промежуточного контура, увеличивающим энергопотребление на 15–25%.

Регенеративные теплообменники периодического действия

Регенеративные теплообменники периодического действия (устаревший термин — «камерные») работают по принципу циклического нагрева/охлаждения насадки. КПД составляет 60–75%, но утечка между потоками достигает 5–7%, что исключает применение в жилых и общественных зданиях по требованиям СП 60.13330.2020 п. 7.2.5 (актуализированная редакция 2025 г.)

Производители оборудования — Danfoss, Systemair, Remak — предоставляют сертификаты соответствия по стандарту Eurovent CERTAIR, подтверждающие заявленные параметры эффективности и герметичности.

Сравнительная таблица типов рекуператоров (2026)

Ключевые выводы для проектировщиков:

1. Для объектов с требованиями к чистоте воздуха (медицинские учреждения, лаборатории) допустимы только пластинчатые и рекуператоры с промежуточным теплоносителем (утечка ≤ 0,5% по СП 60.13330.2020).
2. Для северных регионов (ΔT > 45°C) предпочтительны противоточные пластинчатые с полимерными пластинами — минимальный риск обмерзания при высоком КПД.
3. Для промышленных объектов без ограничений по чистоте роторные рекуператоры обеспечивают оптимальное соотношение КПД/сопротивление, но требуют системы оттайки при температурах ниже −20°C.
4. Экономическая эффективность определяется не только КПД, но и суммарным энергопотреблением: роторные экономят на вентиляторах (низкое сопротивление), но расходуют энергию на привод; с промежуточным теплоносителем — дополнительный насос.
5. Минимальный КПД 75% по СП 60.13330.2020 п. 13.3 обязателен для зданий класса А+. При выборе типа необходимо проверять сертификаты по стандарту Eurovent CERTAIR или ГОСТ Р 57985-2017.

Какие основные технические характеристики используют при выборе типа рекуператора

Выбор рекуператора опирается на восемь ключевых параметров, регламентированных СП 60.13330.2020 п. 13.3 и ГОСТ Р 57985-2017. Минимальный температурный КПД (η_t) для зданий класса А+ составляет 75%. Фактические значения варьируются по типам: пластинчатые перекрёстные 65–85%, противоточные 75–90%, роторные 75–88%, с промежуточным теплоносителем 45–65%. Энтальпийный КПД (η_h) учитывается при возврате влаги: целлюлозные пластины и роторы с силикагелем обеспечивают η_h до 65–70%.

Сопротивление воздушному потоку напрямую влияет на энергопотребление вентиляторов: пластинчатые создают перепад 80–150 Па, роторные 40–80 Па, с промежуточным теплоносителем 60–100 Па. Утечка воздуха между потоками критична для объектов с санитарными требованиями — по СП 60.13330.2020 п. 7.2.5 допустима утечка не более 0,5% (медицинские учреждения, лаборатории). Роторные устройства имеют утечку 0,5–3%, регенеративные периодические — 5–7%, пластинчатые и с промежуточным теплоносителем — 0%.

Материалы теплообменных поверхностей определяют устойчивость к обмерзанию при низких температурах. Алюминиевые пластины (теплопроводность 205 Вт/м·К) образуют лёд при наружной температуре ниже −12°C. Полимерные материалы (полипропилен, 0,22 Вт/м·К) снижают скорость обмерзания в 3–4 раза за счёт низкой теплопроводности. Целлюлозные пластины дополнительно поглощают конденсат, но требуют защиты от биологического разрушения в условиях высокой влажности.

Климатическая зона определяет экономическую целесообразность установки. При ΔT = 55°C (Сибирь, −40°C наружный воздух) рекуператор с η = 80% экономит до 42% тепловой энергии. В южных регионах (ΔT = 24°C) экономия снижается до 18%, что делает окупаемость менее привлекательной. Расчёт экономии выполняется по формуле: Экономия, кВт·ч/год = 0,34 × Q × ΔT × η × t, где Q — расход воздуха (м³/ч), t — часы работы в отопительный период.

⚠️ Уточнение: коэффициент 0,3356 (≈0,34) учитывает теплоёмкость и плотность воздуха при +20°C. В профессиональных расчётах 2026 г. применяется точный коэффициент 0,3356 (с учётом теплоёмкости воздуха 1,005 кДж/кг·К и плотности 1,2 кг/м³).

Для подтверждения заявленных параметров производители (Danfoss, Systemair, Remak) предоставляют сертификаты по стандарту Eurovent CERTAIR. Сертификат содержит измеренные значения η_t, η_h, сопротивления потоку и утечки воздуха при трёх режимах работы — минимальном, номинальном и максимальном расходе воздуха.

Проблема конденсата в рекуператорах и способы её решения

Конденсат образуется на поверхности теплообменника при достижении температуры пластины точки росы — это температура, при которой водяной пар в воздухе начинает конденсироваться в жидкую воду вытяжного воздуха.

Критическая зона — вход холодного наружного воздуха: при температуре ниже −12°C и влажности вытяжного воздуха > 50% точка росы превышает 0°C, что приводит к замерзанию конденсата и постепенному обледенению пластин. Алюминиевые теплообменники (теплопроводность 205 Вт/м·К) наиболее уязвимы — лёд формируется за 15–25 минут работы при −20°C.

Последствия: снижение КПД на 30–50% из-за ухудшения теплопередачи, увеличение аэродинамического сопротивления на 40–70%, полная блокировка воздушного потока при обмерзании > 70% поверхности.

Способы решения:

1. Материалы пластин: полипропилен (теплопроводность 0,22 Вт/м·К) снижает скорость обмерзания в 3–4 раза за счёт низкой теплопроводности; целлюлоза поглощает конденсат, обеспечивая энтальпийный КПД до 65%.
2. Циклическая оттайка: автоматическое переключение на байпас наружного воздуха на 8–12 минут при снижении перепада давления на рекуператоре более чем на 25%. За цикл лёд оттаивает за счёт тепла вытяжного воздуха.
3. Подогрев кромок: ТЭНы мощностью 30–50 Вт на 1 м² фронта поддерживают температуру входной кромки на уровне +2…+3°C, предотвращая первичное образование льда.
4. Дренажная система: уклон пластин 3–5° к сборному желобу с подогревом (+5°C) и выводом конденсата в канализацию. Отсутствие уклона приводит к скоплению воды и ускоренному обмерзанию.

По СП 60.13330.2020 п. 13.4 для климатических зон с расчётной температурой ниже −25°C обязательна комбинация минимум двух методов защиты (например: полимерные пластины + циклическая оттайка).

Расчёт точки росы и критическая температура

Конденсат образуется на поверхности теплообменника при достижении температуры пластины точки росы — это температура, при которой водяной пар в воздухе начинает конденсироваться в жидкую воду вытяжного воздуха.

Формула расчёта точки росы (аппроксимация Магнуса-Тетенса)

Тр = 243.12 × ln(RH/100 × exp(17.62×T/(243.12+T))) / (17.62 − ln(RH/100 × exp(17.62×T/(243.12+T))))

Пример расчёта для рекуператора:

Условия:

1. Вытяжной воздух из помещения: T = +22°C
2. Относительная влажность: RH = 55%

Расчёт:

1. Сначала вычисляем насыщение при +22°C:
   exp(17.62 × 22 / (243.12 + 22)) ≈ exp(1.465) ≈ 4.328
2. Умножаем на относительную влажность:
   55/100 × 4.328 ≈ 2.380
3. Берём натуральный логарифм:
   ln(2.380) ≈ 0.867
4. Подставляем в основную формулу:
   Тр = 243.12 × 0.867 / (17.62 − 0.867) ≈ 210.7 / 16.753 ≈ +12,6°C

Вывод: При температуре вытяжного воздуха +22°C и влажности 55% конденсат начнёт образовываться на поверхностях рекуператора, если их температура опустится ниже +12,6°C.

Применение в проектировании вентиляции:

Зная Тр вытяжного воздуха, проектировщик может:

• Определить критическую наружную температуру, при которой начнётся обмерзание
• Подобрать материал пластин (полимерные снижают риск при Тр близкой к 0°C)
• Рассчитать необходимость системы оттайки или подогрева кромок
• Выбрать тип рекуператора: при Тр > 0°C в условиях Сибири предпочтительны роторные с подогревом или промежуточный теплоноситель
