Как избежать разморозки водяных калориферов зимой: физика разрушения и 9 практических решений для вентиляции

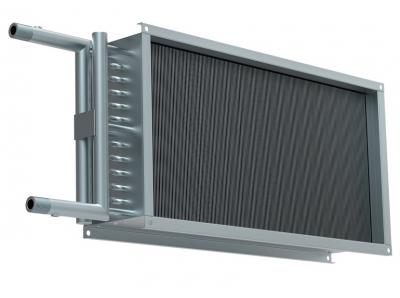

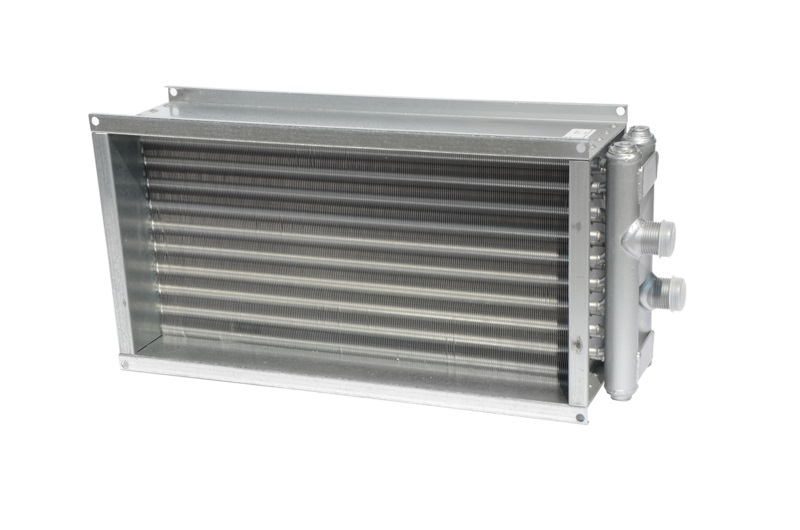

Разморозка водяных калориферов в вентиляционных системах — не случайность, а предсказуемая авария, возникающая при нарушении баланса между гидравликой, тепловой инерционностью и управлением. Понимание физики разрушения и системный подход к устранению скрытых факторов риска позволяют полностью исключить аварии даже при −30°C без перехода на дорогостоящие электрические или гликолевые решения.
Как избежать разморозки водяных калориферов зимой: физика разрушения и 9 практических решений для вентиляции
Автор:Манкевич Т.Л., Генеральный директор

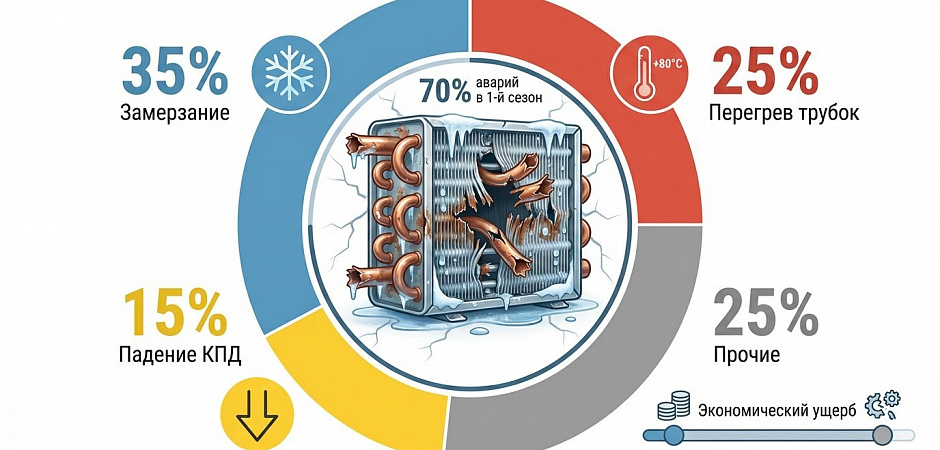

Зимняя угроза для вентиляции — статистика разрушительных аварий на калориферах
Анализ масштаба проблемы: каждая третья авария на приточных и приточно-вытяжных установках связана с разморозкой калориферов. Экономический ущерб — 300-500 тысяч рублей на замену, без учета простоя производства и возможного ущерба помещениям. Почему стандартные решения с 15-20% запасом мощности могут усугубить ситуацию.
При эксплуатации промышленных и коммерческих вентиляционных установок владельцы объектов регулярно сталкиваются с двумя критическими сезонными проблемами. Летом — это острая нехватка холода при пиковых нагрузках, когда оборудование не справляется с охлаждением помещений до комфортных +22...+24°C. Зимой же главная угроза — аварийная «разморозка» водяных калориферов при температуре наружного воздуха ниже -15°C, которая может вывести из строя всю систему вентиляции за считанные минуты.
Если проблема нехватки холода решается увеличением мощности кондиционеров, чиллеров, фанкойлов, канальных фреоновых воздухоохладителей, то есть оптимизацией системы охлаждения, то последствия разморозки канальных калориферов куда серьезнее. Замерзшая вода разрывает медные или стальные трубки теплообменника под давлением до 150 атмосфер, что приводит к полной замене дорогостоящего оборудования. По статистике сервисных служб, каждая третья авария на приточных установках зимой связана именно с размораживанием калориферов, а средний ущерб для объекта составляет 300-500 тысяч рублей с учетом простоя производства.
Многие проектировщики и эксплуатирующие организации ошибочно считают, что стандартные решения вроде установки терморегуляторов в круглый или прямоугольный канал или выбора калорифера с 15-20% запасом решат проблему. На практике же такие меры часто усугубляют ситуацию. Причина в том, что механизмы разморозки уникальны для каждого объекта и зависят от комплекса факторов: конструкции теплообменника, гидравлики системы, точности подбора оборудования и даже квалификации обслуживающего персонала.
Чтобы предотвратить аварии, недостаточно применять шаблонные решения. Необходим глубокий анализ конкретных причин разморозки на вашем объекте, понимание физики процессов в теплообменнике, на входе воздуховодов и учет всех эксплуатационных особенностей. В этой статье мы разберем реальные механизмы разрушения калориферов, сравним конструктивные особенности разных типов теплообменников и предложим практические методы защиты, проверенные на десятках промышленных объектов. Это знание поможет не просто отремонтировать систему после аварии, а создать надежную вентиляцию, которая будет работать без сбоев даже в самые суровые морозы.
Физика процесса — как лед разрывает водяные теплообменники под давлением 200 атмосфер
Сравнение материалов: стальные калориферы разрушаются при 50-80 атм, медные — до 180-200 атм. Почему при авариях на стальных теплообменниках требуется полная их замена.
Когда вода в калорифере начинает замерзать, разрушение оборудования происходит по двум принципиально разным сценариям. Понимание этих механизмов критически важно для выбора правильных методов защиты, так как одни решения эффективны против первого типа аварий, но бесполезны против второго.
Прямой разрыв льдом
Самый очевидный и опасный механизм — прямое механическое разрушение элементов теплообменника растущим льдом. При замерзании вода увеличивается в объеме на 9%, создавая огромное распирающее усилие. Лед разрывает медные или стальные трубки, лопает коллекторы и срывает крышки с соединений. Этот процесс происходит быстро, за несколько минут, и обычно начинается с самых холодных зон — нижней части калорифера, где скапливается холодная вода.
Особенно уязвимы стальные калориферы: их толстостенные трубки (1.5-2.0 мм) не обладают достаточной пластичностью, чтобы компенсировать давление льда. Разрыв происходит по сварным швам или в местах максимального напряжения. После такой аварии восстановление обычно невозможно — требуется полная замена теплообменника.
Гидравлический удар от вытесняемой воды
Второй механизм менее очевиден, но не менее разрушителен. Когда часть трубок уже замерзла, оставшаяся вода под давлением льда начинает вытесняться в свободные участки системы. Это создает гидравлический удар с давлением до 180-200 атмосфер — в 10-15 раз выше рабочего давления в системе отопления. Разрыв происходит не в месте замерзания, а в самом слабом месте контура: часто в верхних рядах калорифера, где трубки тоньше или есть микродефекты.

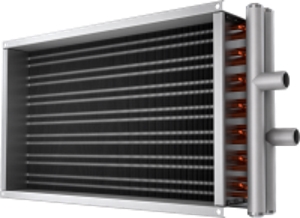

На практике это выглядит парадоксально: лед прихватывает только нижние секции, а разрывы обнаруживаются вверху. Как говорят монтажники, «где тонко — там и рвется». Этот механизм характерен для современных медно-алюминиевых водяных калориферов с тонкими стенками трубок (0.35-0.5 мм), которые обладают большей упругостью, но уступают стали в прочности на разрыв.

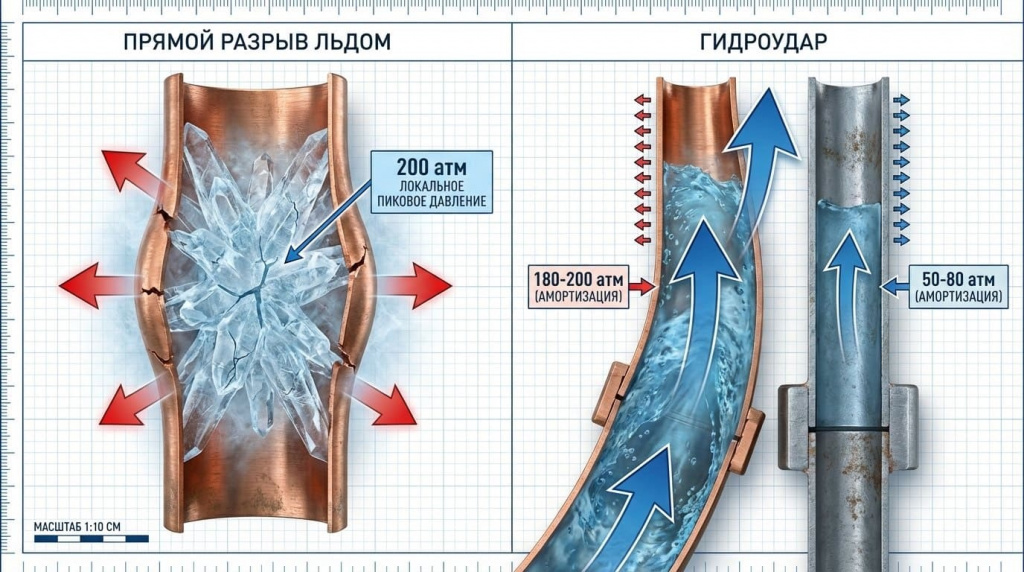

Рис. 1. Два механизма разрушения калорифера: прямой разрыв трубок льдом и гидравлический удар.
Давление разрушения для разных материалов
Критическое давление, при котором происходит разрушение, сильно зависит от материала и конструкции:
Медные трубки Ø12 мм с толщиной стенки 0.5 мм — выдерживают до 150 атм, но разрушаются при 180-200 атм.
Стальные трубки Ø16 мм с толщиной стенки 1.8 мм — разрушаются при 50-80 атм из-за хрупкости материала при низких температурах
Коллекторные крышки — самые слабые элементы, лопаются при 30-50 атм независимо от материала
Важно: в реальных условиях давление нарастает неравномерно. Локальные «пробки» из льда создают точки концентрации напряжений, где разрушение начинается при давлении в 2-3 раза ниже номинального.
Тепловая инерционность как ключевой фактор безопасности вентсистем
Физические принципы остывания: стальные калориферы сохраняют тепло 5-7 минут, медно-алюминиевые — всего 60-90 секунд. Как увеличение инертности контура за счет трубопроводов Ду32 мм дает системе управления критическое время на реагирование.
Тепловая инерционность — это способность системы сохранять тепло при резком изменении внешних условий. Для калориферов этот параметр критичен: чем дольше остывает теплообменник при отключении теплоносителя, тем больше времени остается системе управления для принятия защитных мер.
Стальные калориферы обладают высокой инертностью из-за массивных трубок (масса 1 кВт мощности — 8-12 кг). Время остывания от +90°C до 0°C при потоке -30°C составляет 5-7 минут. Это дает возможность использовать простые системы управления, но создает иллюзию надежности. Медно-алюминиевые имеют низкую инертность (масса 1 кВт — 1.5-2.5 кг), их время остывания — всего 60-90 секунд.
Ключевое решение — увеличение инертности контура. При подключении канального воздухонагревателя к трубопроводам Ду32 мм общая масса воды и металла в контуре достигает 50-70 кг, что увеличивает время остывания в 3-4 раза. Это дает системе управления достаточно времени (180-240 секунд) для перевода в стояночный режим или корректировки параметров. Проектировщики часто упускают этот фактор, проектируя короткие и тонкие подводящие трубопроводы, что резко снижает безопасность системы.
Девять скрытых факторов риска разморозки и пути их решения, которые нужно учесть проектировщикам
Помимо стандартных методов защиты, таких как капиллярные термастаты, датчики температуры, воздушные клапана, электроприводы с пружинным возвратом, перекрывающих поступление холодного воздуха с улицы, необходимо обратить внимание на неочевидные моменты.
1. Опасность избыточной мощности калориферов и нестабильность управления
Традиционный подход с 15-20% запасом мощности, унаследованный от эпохи дефицита оборудования, сегодня является одной из главных причин разморозки. Избыточная мощность не только дестабилизирует гидравлику, но и нивелирует естественную защиту системы — тепловую инерционность. Чем точнее подобран калорифер к реальным нагрузкам, тем эффективнее работает инерционный "буфер" при кратковременных сбоях циркуляции. Современные калориферы позволяют сделать подбор с точностью до 2-5%, что исключает необходимость избыточной поверхности нагрева.
Избыточная мощность создает две критические проблемы. Во-первых, при низких нагрузках (-10...-1°C) система управления вынуждена резко снижать расход теплоносителя или его температуру, что приводит к нестабильной работе и рискам полной остановки циркуляции. Во-вторых, перегрев воздуха заставляет автоматику снижать температуру обратной воды до +5...+10°C, создавая условия для замерзания в калорифере.
Правильный подход — подбор по минимальной температуре наружного воздуха с учетом климатической зоны с использованием метода переменного гидравлического сопротивления. Увеличение расхода теплоносителя в 1.5-2 раза при сохранении поверхности нагрева повышает мощность воздухонагревателя на 30-40% без риска разморозки при частичных нагрузках. Такая схема требует гидравлического расчета в специализированных программах, но обеспечивает стабильную работу во всем диапазоне температур.
2. Почему двухходовые клапаны становятся причиной аварий
Двухходовые клапаны — самый простой и дешевый вариант, но и самый опасный. При закрытии клапана циркуляция воды в калорифере прекращается полностью. Даже при наличии тепловой инертности это создает высокий риск замерзания при температуре наружного воздуха ниже -15°C.
Трехходовые клапаны безопаснее, так как обеспечивают минимальную циркуляцию через байпас. Однако в системах с ограничением температуры обратной воды (например, +40°C для полимерных труб) клапан может полностью перекрыть поток через калорифер. Критическая ошибка — отсутствие контроля за температурой воды в обратном трубопроводе калорифера. Решение: установка датчика температуры непосредственно на выходе из теплообменника с аварийным открыванием клапана при достижении +5°C.
Смесительные узлы с насосом подмеса и двухходовым или трехходовым клапаном является наиболее надежной для промышленных объектов. Насос обеспечивает постоянную циркуляцию теплоносителя через калорифер, а клапан регулирует подмешивание горячей воды из основной магистрали. Даже при полностью закрытом клапане вода продолжает циркулировать, предотвращая замерзание.
Дополнительная безопасность достигается применением в смесительных узлах насосов с регулируемой скоростью. При снижении температуры наружного воздуха скорость насоса увеличивается, повышая расход воды через калорифер и снижая риск локального замерзания. Такая система требует настройки граничных параметров: минимальная скорость насоса — 0.3 м/с в трубках, минимальная температура воды на входе — +5°C выше точки росы.
3. Проблема "мертвых петель" и остаточной воды при зимней консервации
Сливаемость — способность калорифера полностью опорожняться от воды при открытии сливных кранов. Большинство аварий при консервации систем происходит из-за остаточной воды в "мертвых петлях" — участках контура без уклона или с обратными изгибами.
Классическая ошибка монтажа: горизонтальное расположение калорифера, рассчитанного на вертикальную установку. Такие модели имеют внутренние разделители и перегородки, создающие локальные зоны застоя воды. Для полного слива требуется разборка теплообменника, что невозможно в условиях эксплуатации объекта.
Решение: при монтаже оборудования указывать точную ориентацию калорифера. Вертикальные модели должны устанавливаться с уклоном 3-5° в сторону сливных кранов. Все горизонтальные участки трубопроводов должны иметь уклон не менее 2% (2 см на 1 метр длины) в направлении сливных точек. Перед зимним сезоном проводить проверку сливаемости: при открытии кранов вода должна вытекать полностью за 60-90 секунд. Для канальных воздухонагревателей с плохой сливаемостью применяют продувку сжатым воздухом или заполнение незамерзающей жидкостью.
4. Локальное замерзание из-за неравномерного воздушного потока
Неравномерное распределение воздушного потока — скрытая угроза, которая часто становится причиной локальной разморозки. Проблема возникает при неправильной компоновке вентиляционной установки: вентилятор расположен слишком близко к калориферу, отсутствуют выравнивающие решетки, или фронт фильтров загрязнен неравномерно.

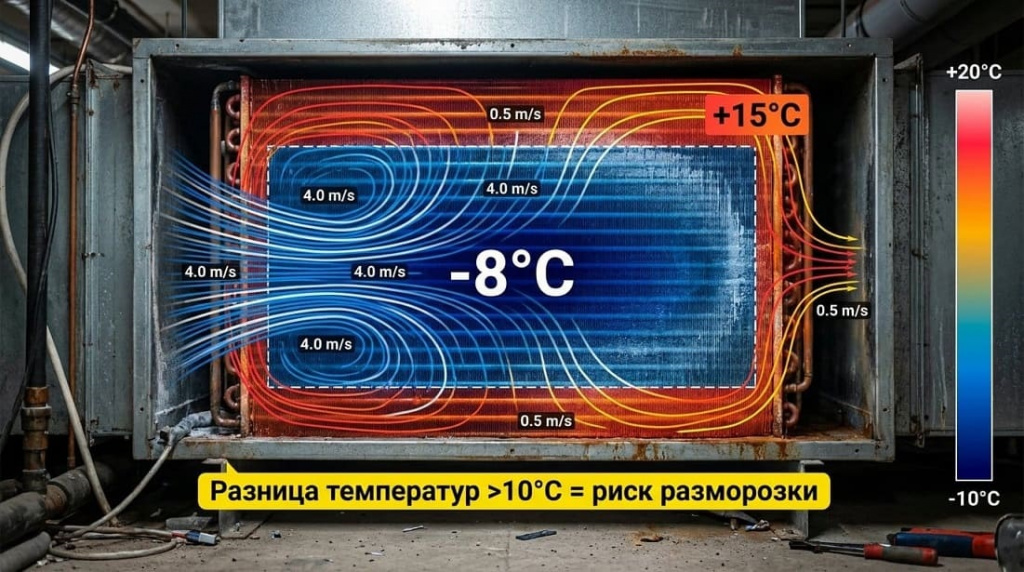

Рис. 2. Неравномерный прогрев потоков воздуха по фронту теплообменника
Типичный сценарий: в центре калорифера скорость воздуха достигает 3.5-4.0 м/с, а по краям — всего 0.5-0.8 м/с. При температуре наружного воздуха -25°C центральная часть работает в штатном режиме, а краевые секции охлаждаются до -5...-8°C, что вызывает локальное замерзание. Особенно опасны системы с рециркуляцией, где смешение уличного и внутреннего воздуха происходит непосредственно в воздуховоде перед калорифером — полное выравнивание температуры требует длины смесительной камеры не менее 1.5 м, что редко учитывается при проектировании.
Диагностика проблемы проста: с помощью ИК-пирометра снять температуру поверхности калорифера во всех точках фронта. Разница между максимальной и минимальной температурой не должна превышать 3-5°C. Корректировка: установка выравнивающих решеток перед калорифером, увеличение расстояния до вентилятора до 1.0-1.2 м, регулярная очистка фильтров. Для существующих систем эффективным решением является установка дополнительных направляющих пластин в корпусе установки.
5. Закупорка трубок коррозией и илом — хроническая угроза надежности
Закупорка трубок теплообменника — хроническая проблема, которая снижает эффективность и создает риск локального замерзания. В стальных калориферах коррозия внутренних поверхностей приводит к образованию окалины, которая постепенно сужает проходное сечение. Чем меньше диаметр трубки, тем выше риск закупорки: для Ø9.5 мм вероятность в 3 раза выше, чем для Ø12.7 мм.
Ил — еще один опасный фактор. Механические фильтры задерживают только частицы крупнее 100 мкм, тогда как иловые отложения имеют размер 5-50 мкм. За 2-3 года в нижней части калорифера накапливается слой ила толщиной 1-2 мм, что снижает расход воды на 15-20% и создает зоны застоя. В медных калориферах коррозии практически нет, но проблема ила сохраняется.
Профилактика: установка магнитных фильтров для улавливания железосодержащих частиц, применение ингибиторов коррозии в теплоносителе, регулярная промывка калориферов гидравлическим ударом (подача воды давлением 6-8 атм с частотой 2-3 Гц). Для критически важных объектов рекомендуется установка датчиков перепада давления на входе и выходе калорифера с автоматической сигнализацией при отклонении от нормы более чем на 15%.
6. Стояночный режим как главный виновник большинства разморозок
Основная доля разморозок происходит именно в стояночном режиме — когда вентиляционная установка отключена на ночь или выходные. Даже при герметичных воздушных клапанах через неплотности поступает 5-10% уличного воздуха, что при температуре -30°C приводит к остыванию калорифера до 0°C за 1.5-2 часа.
Стандартное решение — постоянная циркуляция теплоносителя с температурой +10...+15°C. Но это не всегда возможно из-за требований к температуре обратной воды или наличия чувствительных к высоким температурам элементов (фильтров, шумоглушителей) рядом с калорифером.

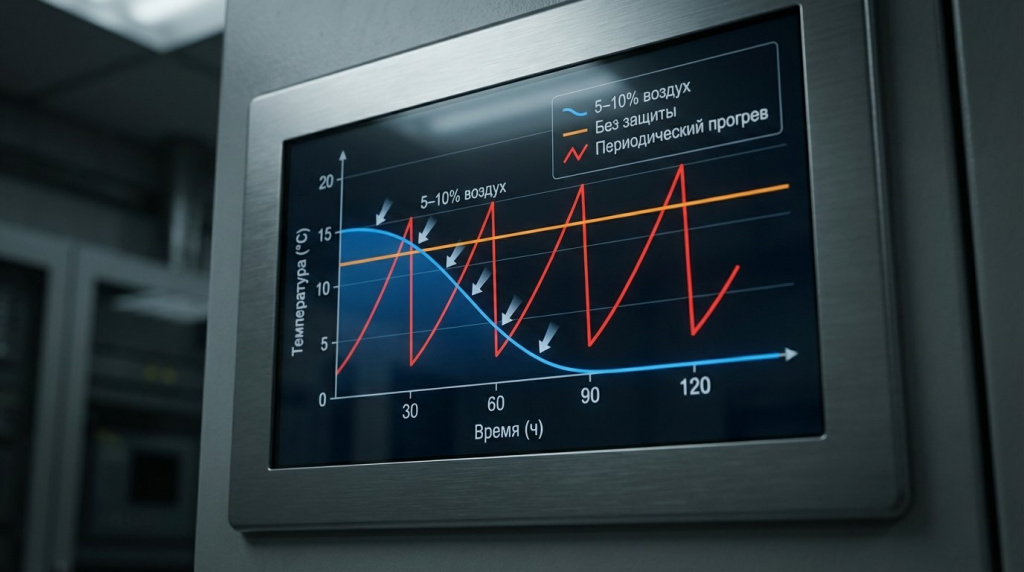

Оптимальная стратегия — периодический прогрев. Система управления автоматически открывает подачу теплоносителя при снижении температуры воды в калорифере до +3°C или температуры воздуха рядом с теплообменником до +1°C. Прогрев продолжается до достижения +15°C, после чего клапан закрывается. Цикл повторяется каждые 30-40 минут. Такая схема снижает расход тепла на 60-70% по сравнению с постоянной циркуляцией и полностью исключает риск замерзания.
Для объектов без возможности подключения к теплосети на стоянке применяют локальный электроподогрев нижней части калорифера. Мощность ТЭНов рассчитывается на поддержание температуры +5°C при минимальной наружной температуре. Критически важно использовать термостаты с двойной защитой и датчики наличия воды, чтобы исключить сухой ход ТЭНов.
7. Электронагрев ТЭНами: надежность в ущерб экономике
Электрические нагревательные элементы (ТЭНы), установленные непосредственно в корпусе калорифера или на подающем трубопроводе, представляют собой наиболее простое и надежное решение проблемы разморозки. Система работает автономно: при отключении основного теплоносителя ТЭНы автоматически поддерживают температуру воды в калорифере на уровне +5...+10°C.
Преимущества очевидны: полная независимость от центрального теплоснабжения, мгновенное срабатывание при авариях (время реакции — 2-3 секунды), простота монтажа и обслуживания. Для стояночного режима достаточно установить ТЭНы мощностью 1.5-2.0 кВт на каждый кВт номинальной мощности калорифера, что позволит поддерживать плюсовую температуру даже при -40°C наружного воздуха.
Однако недостатки делают это решение малоприменимым на практике:
Пожаро- и взрывоопасность — ТЭНы при контакте с пылью или влагой могут стать источником возгорания, особенно в промышленных помещениях с взрывоопасной средой
Ограниченный ресурс — в условиях постоянной работы срок службы ТЭНов не превышает 3-5 лет из-за термических напряжений и коррозии
Энергетические ограничения — для калорифера мощностью 100 кВт требуется выделение электрической мощности 50-70 кВт, что часто невозможно из-за лимитов на присоединение к сетям
Экономическая неэффективность — стоимость электроэнергии в 3-4 раза выше стоимости тепла от котельной, что делает эксплуатацию чрезвычайно дорогой
По этим причинам электронагрев целесообразен только как резервное решение для критически важных объектов (операционные блоки больниц, дата-центры) или для стояночного режима маломощных калориферов (до 20 кВт).
8. Использование незамерзающих теплоносителей: безопасность в ущерб надежности
Замена воды на водные растворы гликолей — этиленгликоля или пропиленгликоля — теоретически полностью исключает риск разморозки. Эти жидкости сохраняют текучесть при температурах до -40°C (для 60% растворов), что делает их идеальным решением для северных регионов.
Основные преимущества: полная безопасность от замерзания, совместимость с существующими системами (не требует переделки калориферов), возможность использования в открытых системах с постоянным испарением.
Но практические недостатки перевешивают преимущества:
Снижение теплоотдачи: теплопроводность 40% раствора этиленгликоля на 25-30% ниже, чем у воды, что требует увеличения поверхности нагрева калорифера на 35-40%
Увеличение гидравлических потерь: вязкость гликоля в 2-3 раза выше, чем у воды, что приводит к росту напора насосов на 40-50% и увеличению энергопотребления
Коррозионная активность: даже ингибированные растворы со временем разрушают алюминиевые пластины в калориферах срок службы теплообменника сокращается до 5-7 лет
Риск утечек и токсичность: этиленгликоль ядовит, а его утечки через неплотности в системе создают опасность для людей и оборудования. Стоимость замены утерянного теплоносителя и демонтажа загрязненных конструкций превышает стоимость нового калорифера
Деградация свойств: при температуре выше +110°C гликоли разлагаются с образованием кислот, что ускоряет коррозию и требует полной замены теплоносителя каждые 2-3 года
Наиболее безопасным вариантом является применение пропиленгликоля (менее токсичен), но его стоимость в 2 раза выше этиленгликоля. Такие системы оправданы только при невозможности других решений, например, в мобильных установках или на временных объектах.
9. Принудительное повышение температуры воздуха за счет рециркуляции: компромиссный подход
Рециркуляция внутреннего воздуха через калорифер позволяет поддерживать его температуру выше нуля даже при отключенном теплоносителе. Суть метода — смешение части теплого воздуха из помещения с уличным потоком в соотношении 50/50, что повышает температуру смеси до +5...+8°C при наружной температуре -25°C.
Ключевые преимущества метода:
Отсутствие дополнительных энергозатрат на подогрев: используется тепло, уже накопленное в помещении
Полная безопасность: нет риска утечек токсичных жидкостей или возгорания электрооборудования
Возможность автоматизации: система управления может регулировать долю рециркуляции в зависимости от температуры в калорифере
Существенные ограничения значительно сужают сферу применения:
Рост нагрузки на вентиляторы: увеличение расхода воздуха на 30-50% приводит к росту энергопотребления двигателей на 40-60%, что делает решение экономически невыгодным для систем производительностью свыше 5000 м³/ч
Невозможность применения в уличных установках: блоки, смонтированные вне здания (на кровле или фасаде), не имеют доступа к теплому внутреннему воздуху
Нарушение санитарных норм: в помещениях с высокими требованиями к качеству воздуха (больницы, лаборатории) рециркуляция ограничена 20-30% по нормативам
Неэффективность при длительных простоях: через 4-6 часов работы помещения остывают, и рециркуляция перестает обеспечивать защиту
Оптимальная область применения — объекты с высокой плотностью людей и большим тепловыделением (торговые центры, театры, спортивные залы), где температура внутреннего воздуха стабильно поддерживается на уровне +20...+22°C. Для промышленных объектов и складов с низкой тепловой нагрузкой этот метод практически не работает.
Диагностика рисков разморозки — практические методы выявления уязвимостей
Практический вывод: абсолютных решений без компромиссов не существует. Электронагрев обеспечивает максимальную надежность, но экономически неэффективен. Гликоли решают проблему замерзания, но создают новые проблемы с коррозией и безопасностью. Рециркуляция экономична, но применима только в ограниченном числе случаев.
В данной статье мы привели возможные варианты решения проблемы разморозки, их плюсы и минусы. В дальнейших публикациях мы рассмотрим более детально процесс проектирования, монтажа и эксплуатации вентсистем с водяным обогревом в соответствии с обновленными в 2025 году нормативами СНиП 41-01-2003. СП 60.13330.2020.
