Мультизональная интеллектуальная система кондиционирования Hi-VRV

Центральная интеллектуальная система кондиционирования Hi-VRV
На сегодняшний день разработано более миллиона различных модификаций систем кондиционирования VRV корпорации Daikin. Потребители семидесяти стран мира по достоинству оценили их качество. Система кондиционирования VRV может быть успешно использована и в офисных зданиях, и в гостиницах, и в банках. В соответствии с запросами пользователей разработчики создали модели для кондиционирования воздуха как в сравнительно небольших коттеджах, так и в многофункциональных огромных комплексах с общей площадью более 100000 квадратных метров, и в шестидесятиэтажных небоскребах. Наиболее часто системы VRV® Daikin используют для кондиционирования воздуха в элитных жилых многоэтажных комплексах. В связи с ростом требований, предъявляемых к комфорту, с постоянным увеличением тепловых нагрузок от солнечной радиации и от офисной техники возрастает потребность в приобретении соответствующих систем кондиционирования. И не удивительно, что монтаж систем охлаждения воздуха предусматривают еще на стадии разработки проекта.

Современные промышленные кондиционеры отвечают следующим требованиям:

• экономное энергопотребление;
• простота проектирования;
• легкость монтажа;
• гибкость при использовании;
• совершенство управления;
• высокая степень надежности;
• «дружелюбие» по отношению к потребителю.

Система Hi-VRV корпорации Daikin в полной мере отвечает этим требованиям. Она способна поддерживать в помещении с высокой точностью заданные параметры микроклимата.


VRV®III
Система VRV®III – это наиболее прогрессивная система кондиционирования. Она стала итогом успешной модернизации VRV® и VRV®II, начатой в 1982 году. В основе разработок использованы следующие новейшие технологии:

• инверторная регулировка производительности;
• использование наиболее озонобезопасного и эффективного хладагента R-410А;
• использование режимов нагрева и охлаждения, есть режим рекуперации тепла;
• модульная компоновка наружных блоков;
• использование в одной системе наибольшего числа внутренних блоков;
• превосходная энергоэффективность;
• самая протяженная система трубопроводов хладагента.

Главные достоинства системы VRV®III. Основные характеристики:

• Для систем «охлаждение» и для систем «охлаждение/нагрев» использованы семь модулей наружного блока производительностью 53.2, 45, 40, 33.5, 28, 22.5, 14 кВт (18, 16, 14, 12, 10, 8 HP);
• Для обеспечения производительности 45, 40, 33.5, 28, 22.4 кВт или соответственно 16, 14, 12, 10, 8 HP применяют пять наружных блоков REYQ. Если существует потребность в производительности 18-48 HP, используют наружные блоки-модули REMQ.
• Для систем «охлаждение/нагрев» диапазон выбора производительности составляет от 14 кВт до 160 кВт. Шаг составляет 6 кВт. Для режима «охлаждение» - от 14 до 53.2 кВт. Для режима с «рекуперацией тепла» производительность может быть от 22.4 до 135 кВт;
• Объединение модулей системы «охлаждение/нагрев» осуществляется по одному из двух принципов – либо минимум занимаемой площади, либо максимум энергоэффективности;
• В одной системе может быть максимально задействовано 64 внутренних блока при трех модулях, 26 блоков - при одном модуле с режимом рекуперации тепла, 29 внутренних блоков - при одном модуле для систем «охлаждение» или «охлаждение/нагрев»;

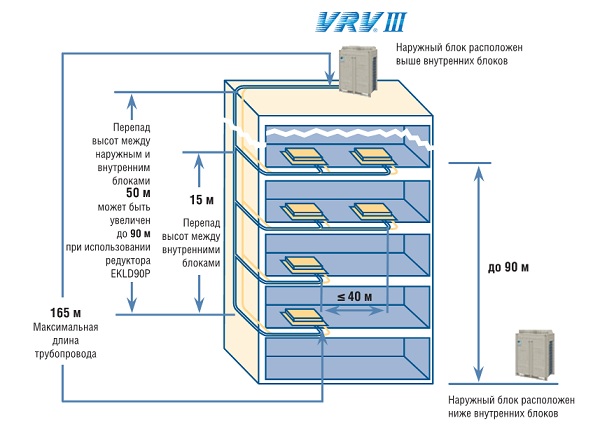

• Максимальная удаленность внутреннего блока от наружного составляет 165м. Перепад высот между блоками при использовании редуктора EKLD90P увеличен до 90м;
• Превосходная энергоэффективность в режиме «охлаждение» и в режиме «нагрев». К примеру, для модуля с производительностью 28кВт при полной нагрузке коэффициенты COP=4,1 и EER=3,8. При частичной нагрузке значения коэффициентов еще выше;
• Суммарная максимальная производительность внутренних блоков, подключенных к наружному блоку при одном модуле, составляет 200%, при двух модулях – 160%, при трех модулях – 130%;
• Существует автоматическая дозаправка хладагента в систему. Определение потребного количества заправляемого хладагента производится автоматически;
• Для холодных регионов разработана система VRV®III, способная работать в режиме «нагрев» при температуре атмосферного воздуха до минус 25 градусов Цельсия;
• Высокая надежность системы позволяет:
  - сохранять работоспособность в случае выхода из строя одного из компрессоров;
  - производить автоматический перезапуск системы в случае временных перебоев с электропитанием;
  - обеспечить возможность ограничения потребляемых мощностей при недостатке электроэнергии для сохранения работоспособности системы;
• Незначительный уровень шума наружных блоков при обычной эксплуатации составляет до 54 дБА. Существует возможность его понижения в ночное время до 9 дБА с одновременным снижением энергопотребления;
• Вентилятор наружного блока обеспечивает статический напор теплого воздуха по воздуховоду до 78 Па, что позволяет размещать наружный блок в машинном зале;
• Можно создавать любую комбинацию из трех модулей за исключением модуля в 14 кВт;
• Наружный блок можно установить на четыре опоры мощной рамы по углам. Специальный фундамент не требуется;
• Для любых систем за исключением мини VRV-S длины ветвей могут быть увеличены до 90м от первого рефрена при условии соблюдения следующих правил:
  - разница между наиболее короткой и наиболее длинной трассами не должна превышать 40м;
  - диаметр трубопровода между рефренами должен быть увеличен до следующего размера трубы;
  - длина трассы от рефрена до внутреннего блока, подключенного к нему, не должна превышать 40м;
• Можно обеспечить общую длину трубопровода в 1000м;
• Прогрессивная система мониторинга и управления позволяет обеспечить индикацию значений любого параметра, исполнить в автоматическом режиме большинство функций, переходов между функциями, дает возможность интеграции в BMS;
• Комплексное решение проблемы вентиляции и кондиционирования стало возможно благодаря объединению системы VRV®III корпорации Daikin с приточно-вытяжной системой вентиляции HRV® или с традиционной вентиляцией.

«Орбитальный» спиральный компрессор Daikin (серия G)
Новые преимущества

• Эффективность работы спирального компрессора выросла на 4% благодаря прецизионному изготовлению спиралей, что снижает перетечки хладагента и осевые смещения спиралей
• Уровень шума уменьшен на 1 децибел за счет того, что новая система смазки обеспечивает гидравлическую «подушку» для подвижной спирали, снижая трение и обеспечивая плавность вращения.
• Благодаря тщательной балансировке ротора электродвигателя снижен уровень вибраций.
• Повышена надежность за счет нового дифференциального масляного насоса, создающего постоянную циркуляцию масла, несмотря на резкие изменения условий эксплуатации.

Модернизация систем VRV® на R-22
Компания Daikin дает владельцам систем VRV®, работающих на фреоне R-22 или R-407С, уникальную возможность модернизировать их до серии VRV®-Q, работающей на экологически безопасном фреоне R410A.

Благодаря модернизации и несущественным затратам получается современная система VRV®-Q с улучшенными характеристиками.

Список мероприятий, проводимых в процессе модерницации:

• замена наружного блока;
• для VRV® c рекуперацией тепла замена BS-блока;
• для систем VRV® (серии «Н», «G») замена внутренних блоков. Для системы VRV® серии «К» и других более поздних версий внутренние блоки не меняются;
• проверка существующей трубопроводной сети на утечку, ваккуумизация;
• очистка системы от загрязнений и остатков масла;
• дозаправка;

В результате использования хладагента R410A и энергоэффективного оборудования увеличивается холодопроизводительность и снижается энергопотребление системы.


Преимущества модернизации системы VRV®:

• экономия денежных средств и времени на монтаж;
• сохраняются электрическая, трубопроводная и коммуникационная сети, пульты управления, система центрального управления;
• монтаж и пуско-наладочные работы проводятся без отрыва от производственной деятельности размещенных в здании организаций;
• для систем VRV® (серия «К» и выше) сохраняются внутренние блоки;
• снижение потребления электропитания (на 24% в режиме нагрева, на 40% в режиме охлаждения);
• за счет новой функции автоочистки сокращено время пуско-наладочных работ, увеличена надежность и долговечность системы;
• снижены эксплуатационные расходы;
• новая гарантия на систему VRV®-Q;
• показатели перепадов высот и длин трасс лучше, чем у системы VRV®.
