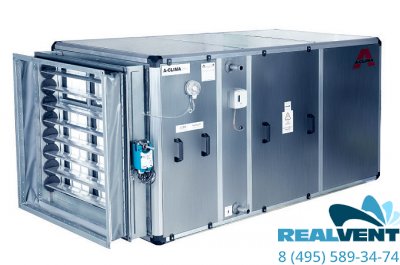

Приточная установка A-CLIMA ARL BOX 18

*Внимание! Цена указана для стандартной комплектации.
Возможна любая комплектация в зависимости от пожеланий клиента.
Примечание: длина установки определяется при заказе в независимости от набора секций

Технические характеристики приточной установки

• станд. фильтр G4


• нагреватель PWW, 3RR, 19800 mі/h


• T вход.возд.: -34°C Тсреды на входе.: 90°C


• Твых.возд.: 16.0°C Т среды на выходе.: 70°C


• мощность: 332 кВт max. мощность: 420 kW


• Вентилятор HRZS05-450


• объём воздуха: 19800 mі/h D p extern: 1000 Pa


• мощность на валу: 11.84 кВт D p общ.: 1687 Pa


• коэфф. полезного действия: 79% Ремённый шкив: --- mm


• станд. двигатель BG 160/2


• номинальная мощность(P2): 15.00 кВт


• Защита электродвигателя: Kaltleiter


• номинальное напряжение: 400/690 V/50 Hz Ремённый шкив: --- mm


• номинальный ток: 28.2 A aufg. мощность (Pel): 14.45 kW


• шумоглушитель EMB


Комплектация приточной установки

• 1 жалюзи B=1129 H=1129


• 1 эласт. соединение 1129x1129


• 1 Корпус Arlbox ZR18A, длина 800mm


• 1 станд.карманный фильтр G4; рамы фильтра оцинк.сталь


• 1 нагреватель PWW Cu/


• 1 Корпус Arlbox ZR18A, длина 1500mm


• 1 Вентилятор с ремённым приводом HRZS05-450


• 1 Стандартный двигательBG 160/2


• 1 Ремённая передача RT450-150 0


• 1 Корпус Arlbox ZR18A, длина 1020mm 102


• 1 пустая секция


• 1 комплект шумоглушителей, 3x SKU127-0600N

Приборы-принадлежности:

• 1 опорная рама 100mm оцинкованная свободная (3320mm)


• 1 эласт. соединение 1129x1129


Особенности установок A-CLIMA
Возможность установки оборудования стандартного исполнения в различных по назначению помещениях.
Высокая стабильность и прочность корпуса.

Простота монтажа позволяет доставлять установки в разборном виде при сложных условиях поставки.

Возможность выбора материала панелей установки: оцинкованная сталь, алюминий, высококачественная нержавеющая сталь, и др.
Различные варианты толщины изоляции: 25 и 40мм (в стандартном исполнении) до 70мм (по запросу), в качестве изоляции используется минеральная вата.

Все элементы (вентилятор, теплообменники и др.) легко извлекаются для обслуживания или заменяются.
Оборудование отличается законченностью технических и эстетических решений.
Оборудование используется как для внутреннего, так и для наружного монтажа.

Установки по условиям размещения выпускаются в двух исполнениях:

• для эксплуатации в закрытых помещениях;
• для эксплуатации на открытом воздухе (наружное исполнение).
Дополнительно могут выпускаться в специальных исполнениях:

• в северном, гигиеническом и взрывобезопасном.
По заданию заказчика оснащаются приборами автоматики и управления, обеспечивающими регулирование указанных параметров воздуха в заданных диапазонах.

При эксплуатации кондиционеры и вентиляционные установки не выделяют в окружающую среду токсичных веществ и при непосредственном контакте не оказывают вредного воздействия на организм человека. Обслуживание и эксплуатация кондиционеров не требуют особых мер предосторожности и применения вредных для окружающей среды технологических операций и средств.

КОНСТРУКЦИЯ КОРПУСА
Установки собираются из секций, предназначенных для различных операций по обработке воздуха. Для всех секций установок определенной производительности размеры поперечного сечения остаются постоянными.

A-CLIMA предлагает несколько вариантов исполнения корпуса вентиляционной установки^

1.каркасно-панельная
2.полукаркасная конструкция
1. Корпус для внутреннего монтажа представляет собой каркас из стоек и ригелей и теплозвукоизолирующих панелей трехслойной конструкции и собирается из стандартных деталей (алюминиевый или стальной полый профиль, пластмассовый или стальной угловой соединитель, панель толщиной 25 или 40 мм)
2. Принцип построения установок полукаркасной конструкции заключается в следующем: на основании (рама из профилированного стального проката) устанавливается каркас установки. Каркас представляет собою единую конструкцию, состоящею из горизонтальных ригелей и стоек (специальные стальные профили), соединенных болтовым соединением с потолком и полом.

Для обеспечения доступа к оборудованию, размещаемому в корпусе, устанавливаются съемные панели или герметичные двери.

Панель представляет собой трехслойную конструкцию из двух листов оцинкованной стали (по заказу изготавливается с покрытием или из нержавеющей стали) и слоя изоляции между ними из минераловатных плит толщиной 25 или 40 мм плотностью 90 кг/м³. Стыки между панелями и профилем герметизируются.
