Электрический канальный нагреватель Арктос PBEC 200/6,0

Канальные нагреватели PBEC предназначены для подогрева воздуха в воздуховодах круглого сечения. Корпус и коммутационная коробка изготовлены из оцинкованного стального листа, нагревательные элементы - из нержавеющей стали. Класс защиты: IP 43.

Установка
Канальные нагреватели должны устанавливаться так, чтобы воздушный поток был направлен cогласно указательной стрелке на его корпусе и был равномерным по всему сечению. Рекомендуемое расстояние от нагревателя до изгиба канала, заслонки и т. п. должно быть не менее двух диаметров присоединительного патрубка нагревателя. Нагреватели могут устанавливаться в горизонтальном или вертикальном канале. Запрещается подавать питающее напряжение на нагреватель при отключённом вентиляторе.

Регулирование мощности
Для управления мощностью нагрева рекомендуется использовать тиристорные регуляторы Pulser или TTC.

Защита от перегрева
Канальные нагреватели PBEC снабжены двумя термостатами защиты от перегрева: один с автоматическим перезапуском (температура срабатывания 55°С), другой - с ручным (температура срабатывания 120°С). Канальные нагреватели рассчитаны на минимальную скорость воздушного потока 1,5 м/с и максимальную рабочую температуру выходящего воздуха 40°С.

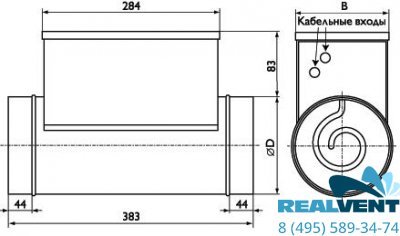

Схема электрического канального нагревателя для круглых каналов PBEC Арктос


Обозначения на схеме:
D = 200 мм
B = 204 мм
