Электрический канальный нагреватель 2vv EOKO-100-0,4-1-B

КРАТКАЯ ХАРАКТЕРИСТИКА

• мощность от 0,4 до 24 кВт

• диаметр от 100 до 630 мм

• три способа электрического подключения

• исполнение со встроенным импульсным регулятором
  мощности

Электрический нагреватель предназначен для нагрева или дополнительного обогрева входящего воздуха в установках вентиляции и кондиционирования. Используется, например, для нагрева воздуха в малых системах вентиляции, дополнительного
нагрева воздуха из рекуперативного теплообменника, обогрева приточного воздуха при условии самостоятельного регулирования температуры и т.д. Нагреватель предназначен для эксплуатации в помещениях с сухой средой при температуре окружающего воздуха от 0 °C до 30 °C и при относительной влажности до 80 % и служит для подачи воздуха без грубой пыли, жиров, химических испарений и других загрязнений. Температура воздуха, выходящего из нагревателя, не должна превышать +40 °C. Степень электрической
защиты кабельной коробки нагревателя IP 43. Корпус нагревателя изготовлен из оцинкованного стального листа.

ГЛАВНЫЕ ПАРАМЕТРЫ
Нагреватели поставляются в трех исполнениях B, C, D, отличающихся электрической оснасткой. Для достижения максимальной безопасности нагреватели во всех трех исполнениях оснащены встроенным защитным термостатом с автоматическим сбросом и аварийным термостатом с ручным сбросом.

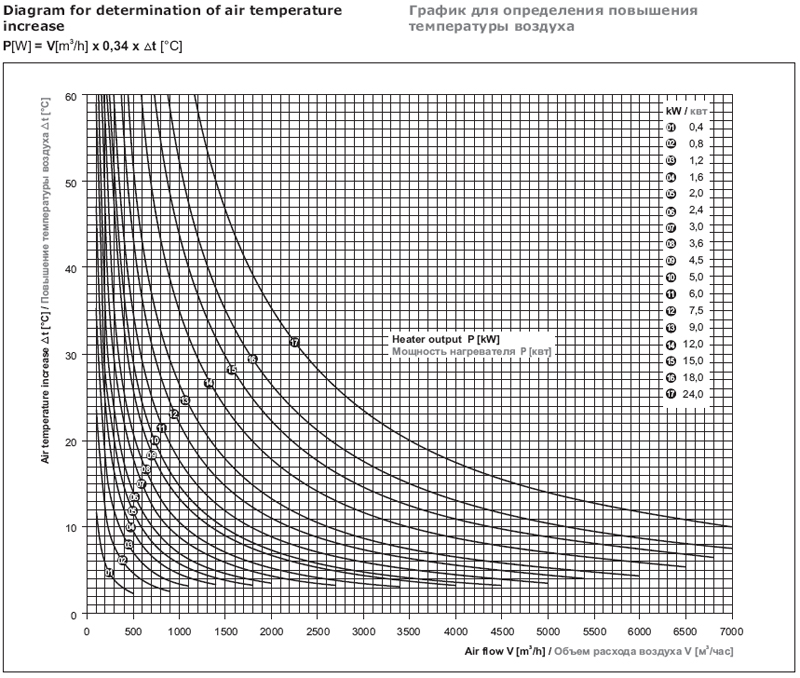

График для определения повышения температуры воздуха

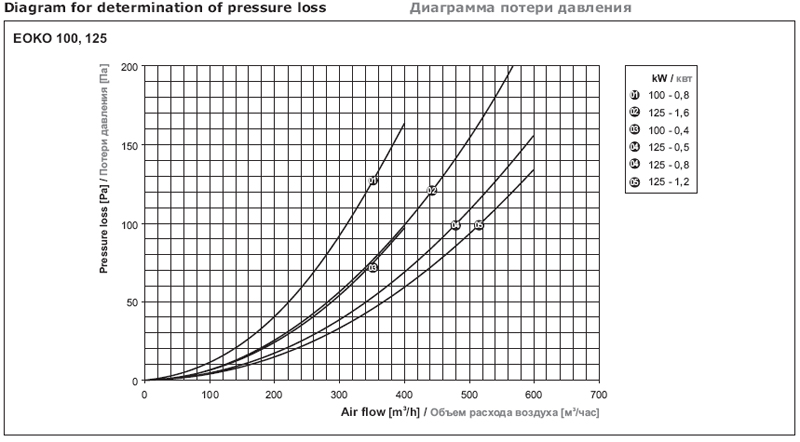

Диаграмма потери давления


Технические характеристики

• Номин. диаметр, мм - 100


• Подсоединение, тип - параллельное

УСТАНОВКА И МОНТАЖ
Нагреватели модельного ряда можно устанавливать в воздуховодах системы вентиляции и кондиционирования в любом рабочем положении. Точно так же не играет роли направление потока воздуха, проходящего через нагреватель. Расстояние между нагревателем и остальными компонентами (колено, вентилятор, клапаны и т.д.) должно равняться удвоенному значению диаметра присоединения, но быть не меньше, чем 500 мм.

УПРАВЛЕНИЕ
Все нагреватели необходимо устанавливать в системах, которые обеспечат:

• минимальную скорость движения воздуха в нагревателе 2 м/с; в случае несоблюдения скорости нагреватель может перегреться,



• выключение нагревателя в случае прекращения поступления воздуха в нагреватель или при снижении расхода воздуха ниже установленной границы,



• невозможность включения нагревателя в случае, если в нагреватель не поступает воздух,



• доохлаждение после выключения нагревателя.
