Осушитель воздуха для бассейнa POLAR BEAR PS 90BZ RH

Климатические установки PoolStar специально разработаны для использования в бассейнах, где необходимо комплексное решение проблемы поддержания нужного микроклимата. Установки обеспечивают поддержание заданного уровня относительной влажности воздуха, нагрев воздуха и вентиляцию помещения бассейна.
Установки снабжены двумя высокоэффективными рекуператорами - пластинчатым рекуператором и рекуператором с промежуточным теплоносителем, что позволяет установкам работать в режиме вентиляции при низкой температуре наружного воздуха.
Высоконапорный центробежный вентилятор позволяет подключить к установке развитую систему воздуховодов.
Установка снабжена фильтрами для очистки свежего и рециркуляционого воздуха.
Все установки заправлены хладагентом и проходят полную проверку работоспособности перед отгрузкой с завода.

Основные функции установок PoolStar:

• Осушение воздуха с утилизацией тепла.


• Вентиляция помещения с утилизацией тепла.


• Нагрев воздуха калорифером, работающим на горячей воде из системы отопления.


Исполнения установок:

• Стандартное исполнение.


• Установки в исполнении RH снабжены системой утилизации тепла, которая используется для частичного подогрева воды бассейна и подключается к системе циркуляции воды бассейна.


Корпус
Осушители собраны на прочной раме и снабжены быстросъемными панелями. Панели отштампованы из высококачественной оцинкованной стали, покрытой для повышения коррозионной стойкости порошковой краской.

Холодильный контур
Осушители заправлены озонобезопасным хладагентом R407C.

Компрессоры
В установках используется герметичные спиральные компрессоры, на линиях всасывания и нагнетания смонтированы сервисные порты. Компрессоры установлены на резиновых антивибрационных втулках.
Компрессоры снабжены защитой от перегрева и подогревателями картера, работающими все время, пока установка подключена к сети и находится в режиме ожидания.

Испарители и конденсаторы
Испаритель и конденсатор представляют собой медно-алюминиевые теплообменники, алюминиевые пластины оребрения теплообменников покрыты специальным эпоксидным составом для защиты от коррозии. Под испарителем расположен поддон из нержавеющей стали для сбора конденсата.

Вентиляторы
Агрегат снабжен высоконапорными центробежными вентиляторами с ременным (главный вентилятор) и прямым приводом (вентилятор вытяжки).

Воздушные фильтры
На входе воздуха из бассейна и на входе свежего воздуха установлены воздушные фильтры.

Рекуператор
Установка снабжена двумя рекуператорами. Пластинчатый рекуператор работает постоянно, рекуператор с промежуточным теплоносителем (гликолевый) включается при понижении температуры наружного воздуха.

Калорифер
В агрегате установлен воздушный калорифер для нагрева воздуха. Калорифер представляет собой медно-алюминиевый теплообменник и работает на горячей воде из системы отопления. Подача воды регулируется встроенным трехходовым вентилем, работой вентиля управляет контроллер установки.

Система утилизации тепла (исполнение RH)
Установки PoolStar RH снабжены системой утилизации тепла и подогрева воды бассейна. В этих моделях установлен дополнительный конденсатор водяного охлаждения, рассчитанный на работу с хлорированной водой бассейна.

Воздушные клапаны
Воздушные клапаны с электроприводом установлены в каналах притока свежего воздуха и вытяжки. Работой клапанов управляет контроллер установки.

Силовой электрический блок
Содержит главный выключатель, автоматические выключатели для компрессора, вентиляторов и внешних цепей, реле компрессора и вентиляторов, реле защиты от неправильного подключения фаз, клеммы для подключения внешнего управления и выдачи сигнала об аварии.

Микропроцессорный блок управления
Микропроцессорный блок управления поддерживает необходимый уровень влажности и температуры в помещении по сигналам датчиков влажности и температуры, также блок управляет работой системы вентиляции. Блок управления снабжен ЖК-дисплеем и имеет возможность подключения к системе «умный дом» по протоколам MODBUS, LONWORKS, BACNET или TREND.

Технические характеристики:

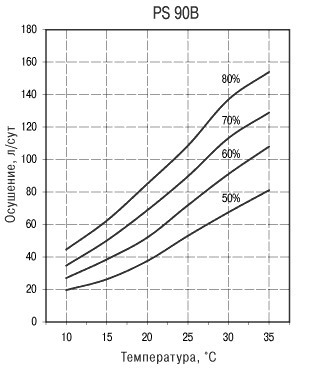

Производительность осушения при t=30 C/RH=60%, подмес свежего воздуха с t=5 C/RH=80%: 182 л/сут
Мощность нагрева воды (теплоутилизация) (при температуре воды бассейна на входе/выходе теплоутилизатора 25/30 С): 1,6 кВт
Расход воды через теплообменник (теплоутилизация) (при температуре воды бассейна на входе/выходе теплоутилизатора 25/30 С): 275 л/ч
Падение давления на теплообменнике (теплоутилизация) (при температуре воды бассейна на входе/выходе теплоутилизатора 25/30 С): 11 кПа
Мощность нагрева воздуха калорифером (при температуре горячей воды 80/70 С и температуре воздуха в помещении 32 С): 15 кВт
Расход воды через калорифер (при температуре горячей воды 80/70 С и температуре воздуха в помещении 32 С): 1290 л/ч
Падение давления на калорифере (при температуре горячей воды 80/70 С и температуре воздуха в помещении 32 С): 11 кПа
Производительность вентилятора вытяжки: 450 м.куб/час
Рабочий диапазон температуры воздуха: 10-36 С
Рабочий диапазон относительной влажности: 30-99 %
Диаметр дренажного патрубка: 3/4 дюйма

Основные режимы работы

Осушение с вентиляцией

Режим включается автоматически по команде недельного таймера или вручную. Это основной режим установки, его рекомендуется использовать при средней и высокой загрузке бассейна.

• вентиляция с подмесом свежего воздуха работает постоянно;


• компрессор включается и выключается автоматически по команде датчика влажности;


• воздушный калорифер включается и выключается автоматически по команде датчика температуры воздуха.


Вентиляция

Режим включается автоматически по команде недельного таймера или вручную. Режим рекомендуется использовать при низкой загрузке бассейна.

• вентиляция с подмесом свежего воздуха работает постоянно;


• компрессор выключен;


• воздушный калорифер включается и выключается автоматически по команде датчика температуры воздуха.


Осушение без вентиляции

Режим включается автоматически по команде недельного таймера или вручную. Режим рекомендуется использовать при отсутствии посетителей.

• вентиляция работает в режиме рециркуляции, без подмеса свежего воздуха;


• компрессор включается и выключается автоматически по команде датчика влажности;


• воздушный калорифер включается и выключается автоматически по команде датчика температуры воздуха.


Принцип работы

1 - подача воздуха в бассейн
2 - забор воздуха из бассейна
3 - выброс вытяжного воздуха
4 - забор наружного воздуха

Влажный и теплый воздух из бассейна проходит через фильтр A и поступает в рекуператор B.
Далее поток воздуха разделяется – часть (0-30%) воздуха удаляется с помощью вентилятора вытяжки C, часть проходит через испаритель D холодильного контура. Теплый удаляемый воздух нагревает теплообменник I рекуператора с промежуточным теплоносителем, количество удаляемого воздуха контролируется воздушным клапаном E.
В состав рекуператора с промежуточным теплоносителем входят теплообменники I, J и циркуляционный насос K. Насос автоматически влючается при понижении температуры наружного воздуха и циркуляция раствора гликоля обеспечивает подогрев приточного воздуха.
Воздух, проходящий через испаритель D, охлаждается ниже точки росы, осушается и поступает в главный вентилятор G. Приточный воздух проходит через фильтр и также поступает в главный вентилятор G. Количество приточного воздуха контролируется воздушным клапаном E. В зимнее время приточный воздух подогревается теплообменником J.
После главного вентилятора G обрабатываемый воздух проходит через рекуператор B, подогревается, поступает в конденсатор F холодильного контура и проходит вторую стадию нагрева.
Далее воздух проходит через калорифер H, при необходимости нагревается и подается в помещение бассейна.

Пример расположения установок в здании


Установка расположена в соседнем помещении, подача воздуха сверху


Установка расположена в подвальном помещении, подача воздуха снизу

Габаритные размеры



A=640 мм B=1568 мм C=1766 мм
