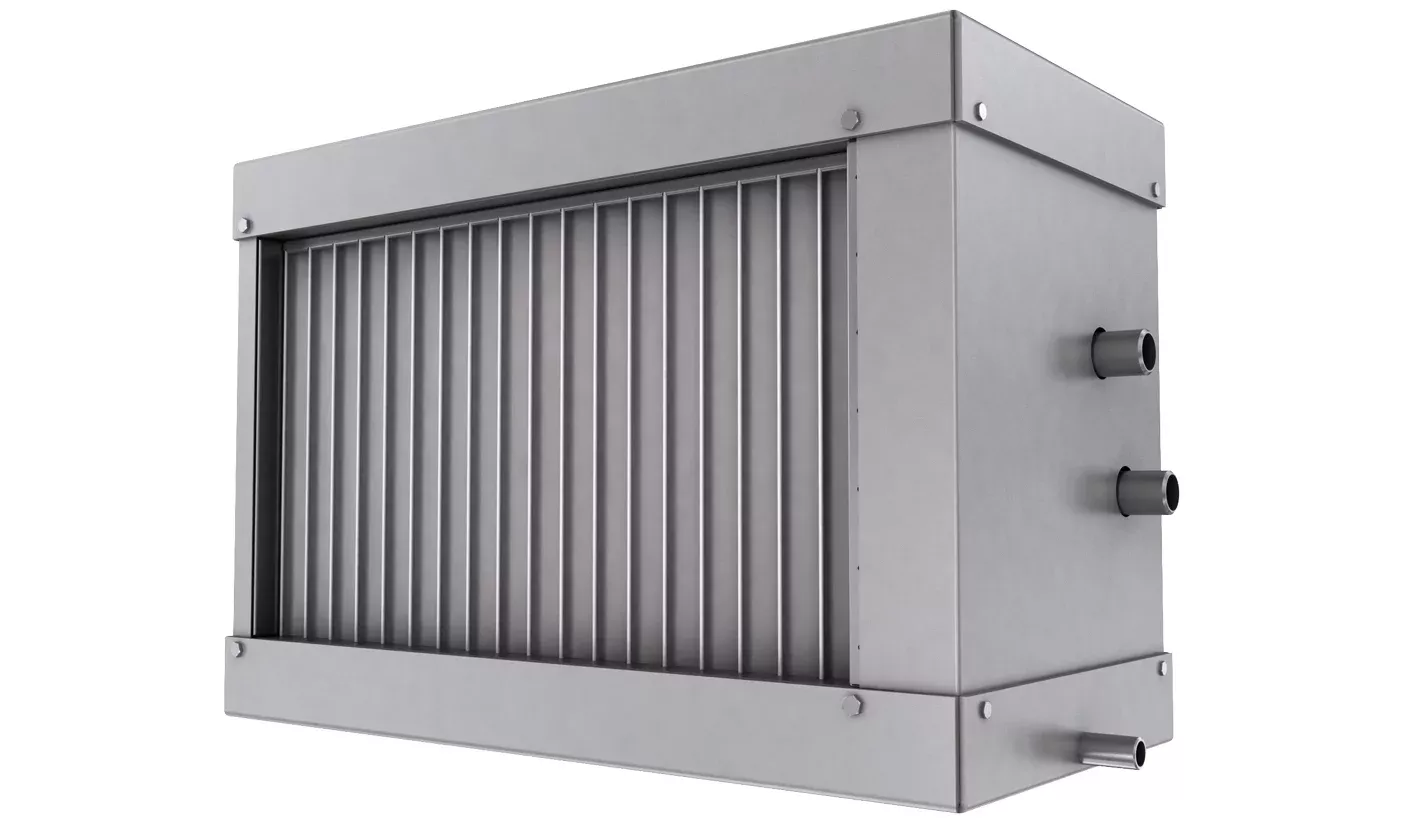

Охладитель воздуха POLAR BEAR PBAR 700x400-4-2,5

ВОДЯНЫЕ ОХЛАДИТЕЛИ ДЛЯ ПРЯМОУГОЛЬНЫХ КАНАЛОВ СЕРИИ PBAR
Канальные охладители PBAR предназначены для охлаждения воздуха в воздуховодах прямоугольного сечения. Корпус охладителя собран из листовой оцинкованной стали, в котором установлены теплообменник, изготовленный из пакета медных трубок с алюминиевым оребрением, дренажный поддон и каплеотделитель. Шаг оребрения теплообменника составляет 2,5 мм. С двух сторон корпуса закреплены фланцы для присоединения к охладителю элементов систем канальной вентиляции. Для слива конденсата предусмотрен патрубок из оцинкованной трубы с наружной резьбой 1/2''. Максимальное рабочее давление охладителя составляет 1,6 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3,0 МПа.

Установка
Канальные охладители могут устанавливаться в положении, позволяющем отвод воздуха из гидравлического контура теплообменника и беспрепятственный слив конденсата. При использовании в качестве теплоносителя воды охладители необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба канала, заслонки, и т. п. должно быть не менее диагонального размера охладители. При подключении дренажного поддона охладителя к канализации для предотвращения распространения запахов рекомендуется использовать гидравлический затвор (сифон).

Регулирование мощности
Для управления мощностью охлаждения рекомендуется использовать контроллеры AQUA или CORRIGO и вентили STV/STR или 3DS/3D.

Защита от замораживания
Во избежание замораживания теплообменника необходимо предусмотреть комплекс мероприятий:

• использование при круглогодичной эксплуатации незамерзающего хладагента с температурой замерзания ниже, чем определено климатическими условиями;


• слив воды без антифриза до наступления холодного времени года.

Технические характеристики

• Максимальная/Минимальная мощность, кВт - 27.3/21.5


• Расход воздуха при температуре воздуха -29/20°С, сопротивлении (Па) 149 - 3700 м3/ч


• Расход воздуха при температуре воздуха -29/20°С, сопротивлении (Па) 241 - 4800 м3/ч


• Расход воды при температуре воды 7/12°С, сопротивлении (Па) 53.9 - 1.02 л/c


• Расход воды при температуре воды 7/12°С, сопротивлении (Па) 82.8 - 1.3 л/c

Расшифровка обозначений на схемах
A - 700
B - 838
C - 400
H - 521
E - 65
Ød* - 3/4”

* Трубная резьба.
Для выбора модели и определения технических параметров калорифера (охладителя, испарителя) рекомендуем использовать программу подбора или обратиться к специалистам компании.
